XS9110A是一款低 EMI,无需滤波器, AB/D类可选式音频功率放大器
温馨提示:这篇文章已超过895天没有更新,请注意相关的内容是否还可用!
XS9110A概述:
XS9110A是一款低 EMI,无需滤波器, AB/D类可选式音频功率放大器。14.4V工作电压时,最大驱动功率为25W(VDD=14.4V,4Ω BTL负载,THD<10%),音频范围内总谐波失真噪声小于1%(20Hz~20KHz);
XS9110A的应用电路简单,只需极少数外围器件;
XS9110A输出不需要外接耦合电容或上举电容和缓冲网络;
XS9110A采用ESOP8封装,特别适合用于小音量、小体重的便携系统中;
XS9110A可以通过控制进入关断模式,从而减少功耗;
XS9110A内部具有过流、欠压、短路以及过热自动关断保护机制;
XS9110A工作稳定,通过配置外围电阻可以调整放大器的电压增益,方便应用。
XS9110A特性:
低EMI,高效率,音质优良
AB/D类切换、单通道
VDD=14.4V,RL=4Ω,Po=25W,THD+N≤10%
VDD=12V,RL=3Ω,Po=23.5W,THD+N≤10%
VDD=12V,RL=4Ω,Po=20W,THD+N≤10%
VDD=7.4V,RL=2Ω,Po=13W,THD+N≤10%
宽工作电压范围5V—15V
采用ESOP8封装
XS9110A应用:
拉杆音箱、背包音箱
扩音器
大功率蓝牙音箱 、声霸
XS9110A原理框图:
XS9110A典型应用电路:
XS9110A PCB layout建议 :
在大多数使用中,使用磁珠滤波器就能满足EMC要求。但是D类功放的开关边沿变化非常快,因此,在PCB layout的过程中需要仔细考虑。针对噪声以及系统的电磁兼容(EMC)要求,建议如下:
1. 电源上的去耦电容尽量靠近电源地管脚。对不同噪声源以及干扰相应的电源去耦电容要预留贴片位置。
2. 输出电流环路尽量小。无论是磁珠或者电感和电容构成的滤波器,应尽可能的靠近输出管脚。此部分电路尽可能远离敏感信号线(如音频输入信号线)和电路。
3.地线,电源线尽量短,尽量加宽走线。
4.散热片应当合理的焊接在PCB板的散热区域内,芯片附近区域多铺铜箔以加强芯片和PCB的散热。
XS9110A引脚分布图:

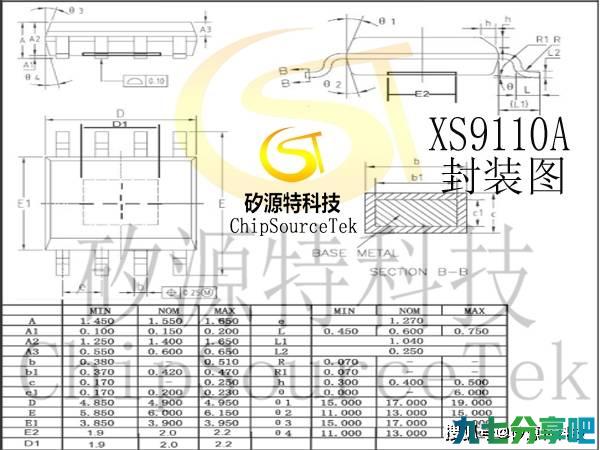

XS9110A封装尺寸:
