1Cr18Ni9对应牌号 1Cr18Ni9物理特性

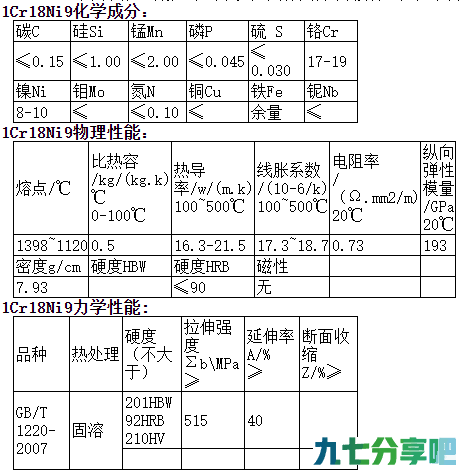

1Cr18Ni9介绍：

1Cr18Ni9在固溶态具有良好的塑性、韧性和冷加工性，在氧化性酸、水、大气等介质耐腐蚀性好，经冷加工有高的强度但伸长率比301差。但敏化态或焊后，具有晶间腐蚀倾向，不宜用作焊接结构材料。对于强氧化性酸具有良好的耐腐蚀性能，对说碱性溶液和大部份有机酸有一定的耐腐蚀性能。其耐蚀性能比含钛、铌的不锈钢和低碳18-8型差。

工艺：

在GB1200标准中，推荐加热温度范围较宽：1000~1150℃，通常采用1020-1080℃。考虑具体牌号成分，是铸件还是锻件等情况，在允许范围内，适当调节加热温度。加热温度低，C-Cr碳化物不能充分溶解，温度太高，也存在晶粒长大，降低耐蚀性问题。

冷却方式：应以较快速度冷却，防止碳化物再析出。在我国及其它一些国家标准中，标明固溶化后“快冷” ，综合不同文献资料和实践经验，“快”的尺度可按如下情况掌握：

• 含C量≥0.08%的;含Cr量>22％、Ni量较高的；含C量虽<0.08％，但有效尺寸>3mm的，应水冷;

• 含C量<0.08％、尺寸<3mm，可风冷;

• 有效尺寸≤0.5mm的可空冷

1Cr18Ni9加工处理和焊接性能:

1Cr18Ni9交货状态：棒材切削加工固溶处理，热压力加工不固溶处理，板材固溶酸洗。如有其他需求请致电联系。具有晶间腐蚀倾向，不宜用作焊接结构材料。

1Cr18Ni9应用和特性：

1Cr18Ni9应用领域：对耐蚀性不高的的结构钢和焊接件，如建筑外表装饰，也可用无磁陪件和低温装置的部件。

九七分享吧所有文章来源于网络收集整理，如有侵权请联系QQ2387153712删除，如果这篇文章对你有帮助或者还不错的请给小编点个小赞(◠‿◠)，小编每天整理文章不容易(ಥ_ಥ)！！！
