调心滚子轴承校核

调心滚子轴承主要承受径向负荷，其承载能力比调心球轴承约大一倍，也能承受一定量的双向轴向负荷。外圈滚道为球面，具有良好的调心性能，适用于多支点轴、弯曲刚度小的轴及难于精确对中的支承。

编辑

承载能力

在同样外形尺寸下，滚子轴承的承载能力约为球轴承的1.5~3倍，所以在载荷较大或有冲击载荷时宜用滚子轴承。

主要失效形式

1、疲劳破坏

在工作过程中，滚动体和内外圈不断地接触，滚动体与滚道变应力作用，可近似地看作是脉动循环。在载荷反复作用下，首先在表面下一定深度处产生疲劳裂纹，继而扩展到接触表面，形成疲劳点蚀，致使轴承不能正常工作，通常疲劳点蚀是滚动轴承的主要失效形式

2、塑性变形

当轴承转速很低或间歇摆动时，一般不会产生疲劳损坏。而很大的静载荷或冲击载荷会使轴承滚道和滚动体接触处产生塑性变形，使滚道表面形成变形凹坑。从而使轴承在运转中产生剧烈振动和噪声。无法正常工作。此外，使用维护和保养不当或密封润滑不良也能引起轴承早期磨损、胶合、内外圈和保持架破损等失效形式。

3、轴承寿命

轴承的套圈或滚动体的材料首次出现疲劳点蚀前，一个套圈相对于另一个套圈的转数，称为轴承的寿命。寿命还可以用在恒定转速下的运转小时数来表示。

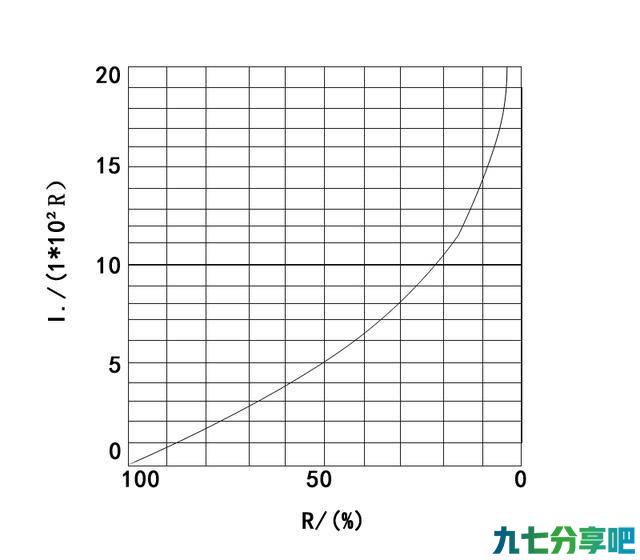

对于一组同一型号的轴承，由于材料、热处理和工艺等很多随机因素的影响，即使在相同条件下运转，寿命也不一样，有的甚至相差几十倍。因此对一个具体轴承，很难预知其确切的寿命。但大量的轴承寿命试验表明，轴承的可靠性与寿命之间有如下图所示的关系。

编辑

可靠性常用可靠度R度量。一组相同轴承能达到或超过规定寿命的百分率，称为轴承寿命的可靠度。如上图所示，当寿命L为1（106转时）可靠度为90%。

一组同一型号轴承在相同条件下运转，其可靠度为90%时，能达到或超过的寿命称为额定寿命，单位为百万转（106转），即90%的轴承在发生疲劳点蚀0能达到或超过的寿命，称为额定寿命。对单个轴承来讲，能够达到或超过此寿命的概率为90%。

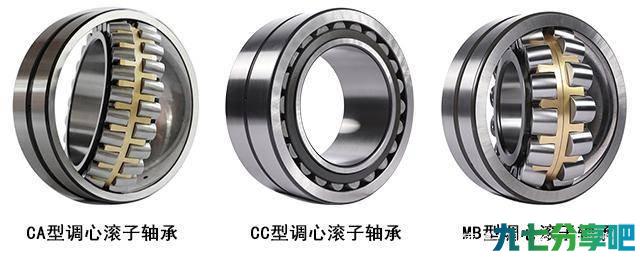

FAG调心滚子轴承常用型号

FAG调心滚子轴承常用型号有：

编辑

FAG 22326EAS -M 内径：130 外径：280 厚度： 93 FAG调心滚子轴承

FAG 22326EASK - M 内径：130 外径：280 厚度：93 FAG 调心滚子轴承

FAG 22326EASKM 内径：115 外径：280 厚度：93 FAG 调心滚子轴承

FAG 22328EAS - M 内径：140 外径：300 厚度：102 FAG调心滚子轴承

FAG 22328EASK -M 内径：140 外径：300 厚度：102 FAG 调心滚子轴承

FAG 22328EASKM 内径：125 外径：300 厚度：102 FAG调心滚子轴承

FAG 22330EAKM 内径：150 外径：320 厚度：108 FAG 调心滚子轴承

FAG 22330EAS -M 内径：150 外径：320 厚度：108 FAG 调心滚子轴承

FAG 22330EASKM 内径：135 外径：320 厚度： 108 FAG调心滚子轴承

FAG22332ES 内径：160 外径：340 厚度：114 FAG调心滚子轴承

FAG 22332K ·MB 内径：160 外径：340 厚度： 114 FAG 调心滚子轴承

FAG 22334K -MB 内径：170 外径：360 厚度：120 FAG 调心滚子轴承

FAG 22334MB 内径：170 外径：360 厚度：120 FAG 调心滚子轴承

FAG 22336K ·MB 内径：180 外径：380 厚度：126 FAG 调心滚子轴承

FAG 22336MB 内径：180 外径：380 厚度：126 FAG 调心滚子轴承

FAG 22338K -MB 内径：190 外径：400 厚度：132 FAG 调心滚子轴承

FAG 22338MB 内径：190 外径：400 厚度： 132 FAG 调心滚子轴承

FAG 22340K ·MB 内径：200 外径：420 厚度： 138 FAG 调心滚子轴承

FAG 22340MB 内径：200 外径：420 厚度：138 FAG 调心滚子轴承

FAG 22344K -MB 内径：220 外径：460 厚度：145 FAG 调心滚子轴承

FAG 22344MB 内径：220 外径： 460 厚度：145 FAG 调心滚子轴承

FAG22348K ·MB 内径：240 外径：500 厚度：155 FAG 调心滚子轴承

FAG 22348MB 内径：240 外径： 500 厚度：155 FAG调心滚子轴承

FAG 22352K·MB 内径：260 外径：540 厚度： 165 FAG调心滚子轴承

FAG 22352MB 内径：260 外径：540 厚度：165 FAG调心滚子轴承

FAG 22356K·MB 内径：280 外径：580 厚度：175 FAG 调心滚子轴承

FAG 22356MB 内径：280 外径：580 厚度： 175 FAG调心滚子轴承

FAG 230/500B ·MB 内径：500 外径：720 厚度：167 FAG调心滚子轴承

FAG 230/500BK·MB 内径：500 外径：720 厚度：167 FAG 调心滚子轴承

FAG 23022EAS·M 内径：110 外径：170 厚度：45 FAG 调心滚子轴承

FAG 23024EAS · M 1 内径：120 外径：180 厚度：46 FAG调心滚子轴承

FAG 23024EASK ·M 内径：120 外径：180 厚度：46 FAG 调心滚子轴承

FAG 23026EAS ·M 内径：130 外径：200 厚度：52 FAG调心滚子轴承

FAG 23026EASK ·M 内径：130 外径：200 厚度： 52 FAG 调心滚子轴承

FAG 23028EAS·M 内径：140 外径：210 厚度： 53 FAG调心滚子轴承

FAG 23028EASK ·M 内径：140 外径：210 厚度：53 FAG调心滚子轴承

FAG 2303OEAS -M 内径：150 外径： 225 厚度：56 FAG 调心滚子轴承

FAG 23030EASK ·M 内径：150 外径：225 厚度： 56 FAG 调心滚子轴承

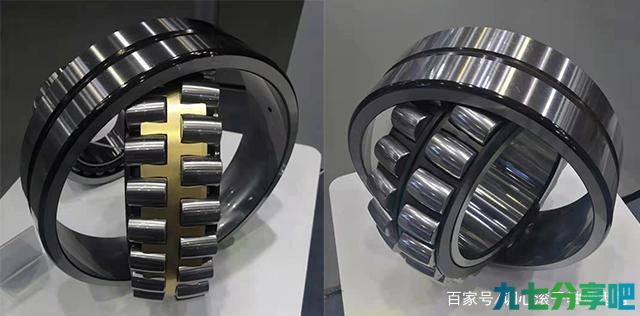

TIMKEN调心滚子轴承后缀代号的含义

TIMKEN调心滚子轴承后缀代号的含义

编辑

CJ 带有冲压钢保持架的调心滚子轴承

YM 单片式滚子引导机加工黄铜保持架

YMB 单片式内圈引导机加工黄铜保持架

C02 P5运行精度的内圈，W4 ( SKF不包括W4)

co2 c3 P5运行精度的内圈，C3 径向内部游隙

co2 C4 P5运行精度的内圈，c4 径向内部游隙

Co4 P5运行精度的外圈，W4 ( SKF不包括W4)

co4 C3 P5运行精度的外圈，C3径向内部游隙

co4 c4 P5运行精度的外圈，C4径向内部游隙

co8 P5运行精度（c02和C04)

co8 c3 P5运行精度〈C02和C04) , c3径向内部游隙

co8 C4 P5运行精度〈C02和C04) , c4径向内部游隙

c6 非明确定义的特殊径向内部游隙

K 锥形内孔（ 22、23、30、31、32、33、39系列直径锥度1:12)

K 锥形内孔（40、41、42系列直径锥度1: 30)

w4 在轴承圈端面上标记高低偏心点。

W6R 滚子上工程涂层以应对低润滑或磨粒污染

w8 带镀层的TDC

w20 有标准润滑孔的外圈

w22 特殊减小的外圈外径公差

w25 带润滑沉孔的外圈

w31 轴承按特定质量控制要求检查

w33 外圈带标准润滑孔和润滑沟（FAG从大于外径315mm 起从编号舍去S)

w33 w4 Timken(R)和FAG在同c08、w507一起使用时舍去w33 w4

w33 w22 w31 Timken(R)和FAG在同C02、CO4和C08一起使用时舍去w33 w4

w37 特殊表面处理

W401 仅由渗碳钢制造内圈

W40R 仅由渗碳钢制造滚子

W45A 外圈端面带螺纹吊装孔以方便吊装搬运

W84 有塞住的标准润滑的外圈

W88 特殊减小的内圈孔径公差

W93 在内孔中有键槽的内圈

W94 内圈润滑孔和保持架端面沟槽

(运转世界大国龙腾 龙出东方 腾达天下 龙腾三类调心滚子轴承 刘兴邦CA CC E MB MA)

NSK调心滚子轴承型号

NSK调心滚子轴承常用型号如下：

编辑

22208SWREAg2E4 22210SWREAg2E4 23012SWRCg2E4

22212SWREAg2E4 22214SWREAg2E4 22216SWREAg2E4

22218SWREAg2E4 23020SWRCDg2E4 24020SWRCg2E4

24120SWRCAg2ME4 22220SWREAg2E4 23022SWRCDg2E4

24022SWRCg2E4 24122SWRCg2E4 22222SWREAg2E4

23024SWRCDg2E4 24024SWRCg2E4 24124SWRCg2E4

22224SWREAg2E4 23026SWRCDg2E4 24026SWRCg2E4

24126SWRCg2E4 22226SWREAg2E4 23028SWRCDg2E4

24028SWRCg2E4 24128SWRCg2E4 22228SWRCDg2E4

23030SWRCDg2E4 24030SWRCg2E4 24130SWRCg2E4

2223osvReDg2E4 23032SWRCDg2E4 24032SWRCg2E4

24132SWRCg2E4 22232SWRCDg2E4 23034SWCDg2E4

24034SWRCg2E4 24134SWRCg2E4 22234svRCDg2E4

23036SWRCDg2E4 24036SWRCg2E4 24136SWRCg2E4

22236SWRCDg2E4 23038SWRCAg2ME4 24038SWRCg2E4

24138SWRCg2E4 22238SWRCAg2ME4 23040SWRCAg2ME4

24040SWRCg2E4 24140SWRCg2E4 22240SWRCAg2ME4

23044SWRCAg2ME4 24044SWRCg2E4 24144SWRCg2E4

22244SWRCAg2ME4
