立体仓库中的起重运输设备——堆垛机-旭日东自动化

温馨提示:这篇文章已超过1013天没有更新,请注意相关的内容是否还可用!

堆垛机是立体仓库中的主要起重运输设备,是随立体仓库发展起来的专用起重机械设备;运用这种设备的仓库最高可达40m,大多数在10~25m之间。

堆垛机的主要用途是在立体仓库的巷道间来回穿梭运行,将位于巷道口的货物存入货格,或将货格中的货物取出运送到巷道口。这种设备只能在仓库内运行,还需配备其他设备让货物出入库。

堆垛机属于立体仓库中众多仓储设备的一种,能够极大程度的提升货物仓储效率,是立体仓库能够有着高效率作业的保证。但是根据实际的作业环境不同,巷道堆垛机被分为了很多种类型,下面我们来做个具体的了解吧。

根据堆垛机结构,可以简单分为单立柱堆垛机和双立柱堆垛机:

01

单立柱堆垛机

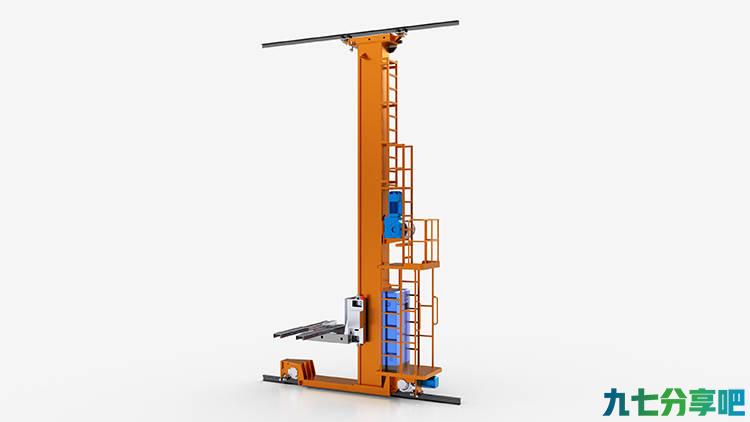

立体仓库中的起重运输设备——堆垛机-旭日东自动化 第1张

单立柱堆垛机主要由升降架(载货台)、立柱、底横梁(行走机构)、升降驱动、提升链条、传动链轮组件、控制箱、电气控制装置和计算机管理系统等组成。

立柱垂直于底横梁通过螺栓连接在底横梁上,组成堆垛机的主体框架。底横梁头尾都装有行走轮组件与导向轮组件;立柱顶端也装有导向轮组件,让堆垛机框架可延轨道行驶且不倾翻。底横梁上行走轮通过减速机与伺服电机连接,伺服电机驱动行走轮,让堆垛机延巷道中心安装的轨道做水平运动。

升降架位于堆垛机框架内,并有导向轮导向保证只能延立柱做上下移动。

升降驱动固定于立柱外侧,有 2 根提升链条能被升降驱动内的链轮组件驱动,链条绕过立柱顶端与下横梁侧面的链轮组件后,分别固定于升降架的上下两端。这样升降驱动就能驱动升降架上下运动。升降架上安装有货叉机构,可以将堆垛机外的货物通过货叉取入升降架内。结合底横梁的水平运动,堆垛机可实现货物通过巷道,到达设计允许的巷道两侧货架上的任何位置。

单立柱型堆垛机采用的是矩形框架结构,由一根立柱和两根横梁组成,虽然框架式结构在强度方面会差一点,但是灵活性更强,起重重量一般在2吨以下,适合于小型物体起重,起升高度也一般在16米以内。

02

双立柱堆垛机

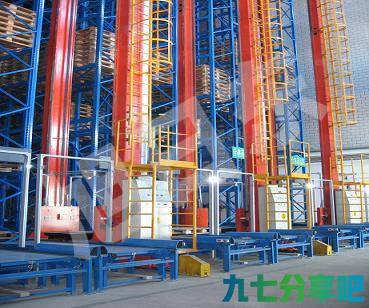

立体仓库中的起重运输设备——堆垛机-旭日东自动化 第2张

双立柱堆垛机主要由升降架(载货台)、立柱、上横梁、下横梁(行走机构)、升降驱动、提升链条、传动链轮组件、配重组件、控制箱、电气控制装置和计算机管理系统等组成。

上横梁,下横梁及两根平行布置的立柱通过螺栓连接,组成一个堆垛机的主体框架。下横梁头尾都装有行走轮组件与导向轮组件;上横梁侧面也装有导向轮组件,让堆垛机框架可延轨道行驶且不倾翻。

升降架位于堆垛机框架内侧,并有导向轮导向保证只能延立柱在上横梁与下横梁之间做上下移动。

升降驱动固定于一根立柱外侧。有 4 根提升链条能被升降驱动内的链轮组件驱动,链条绕过上横梁与下横梁侧面的链轮组件后,分别固定于升降架的上下两端。这样升降驱动就能驱动升降架上下运动。

配重总成主要用来平衡升降架和货叉重量,减小提升货物所需要的力的部件。配重总成水平方向的自由度也被滑块限定在机架框架的轨道内,通过配重链条与升降架连接,作与升降架相反方向的移动。滑块采用特殊高分子材料,终身不用更换。

双立柱堆垛机是由两根立柱和两根横梁组成,结构稳定度和强度相较于单立柱型巷道堆垛机都有了很多程度的提高,重量也比单立柱型更重,因此设备的稳定性更强。它能够在适合于多种起升高度进行起升作业,起重重量可以达到5吨,并且能够根据实际情况增加起升重量。

堆垛机的主要用途是在立体仓库的通道内运行,将位于巷道口的货物存入货格,或者将货格中的货物取出,运送到巷道口。堆垛机通过以实现取送货物的功能在立体仓库中做X、Y、Z方向的三维运动。

由行走、提升和货叉三个驱动机构完成作业要求,采用国际先进伺服控制系统和绝对认址系统进行全闭环控制,配合条码或激光测距等高精度认址方式,实现堆垛机高精度运行。

堆垛机是一种仓库设备,堆垛机的出现,减轻了工人的劳动强度,提高了仓库的利用率及周转率。随着科技的进步和发展,堆垛机可以让企业仓库管理变得更加智能和轻松,大大增加仓库管理的工作效率。

堆垛机的特点

堆垛机的整机结构高而窄。适合于在巷道内运行。

堆垛机有特殊的取物装置。如货叉、机械手等。

堆垛机的电力控制系统具有快速、平稳和准确的特点。保证能快速、准确、安全地取出和存入货物。

堆垛机具有一系列的连锁保护措施。由于工作场地窄小,稍不准确就会库毁人亡,所以堆垛机上配有一系列机械和电气的保护措施。

堆垛机的优势

1. 可以提高堆垛的效率

堆垛机可根据不同的堆垛要求进行不同的设置,保证每次堆垛都可以实现最大化的利用。除此之外,堆垛机还可以保证产品的高品质,即使进行再多的堆垛作业,都可以保证产品的完好度。

2. 有效清除堆垛产生的废料

在大部分堆垛作业中,都会产生很多的杂质和废料,很多传统的堆垛设备都很难将这些废料处理,所以要处理这些废料又会耗费大量的人力成本。而最新的堆垛机就可以很好地解决这个难题,新增了废料自动退出系统,只要进行一些设置,就可以将废料从中分离出来,便于仓库管理人员对废料的处理。

3. 功能多、适应能力强

不同性质的物料对于堆垛作业的要求也不尽相同。在进行堆垛作业的时候,用户可以根据不同的需要灵活设置堆垛过程,通过对堆垛作业不同参数的设置,用来保证不同物料的完好度不受损害。

以上就是由旭日东为您介绍的立体仓库中的起重运输设备——堆垛机,有需要的请联系官网客服~

旭日东自动化智能装备(广东)有限公司是一家专注于从事智能仓储、智能物流配套自动化设备之解决方案、设计制造、安装服务于一体的综合性企业。 公司主要产品有:立体仓库巷道堆垛机、穿梭车、智能AGV、RGV、升降机、物流输送线,配套电控系统、WMS及WCS软件系统等。因为专业,所以自信,期待与您的合作!
