使用Arnold渲染器过程中如何进行线框渲染呢？

Arnold渲染器渲染过程中，涉及的项目大小都是比较多的，今天渲云小编通过网友那里看到的一个话题就是关于Arnold渲染器过程中如何进行线框渲染的问题，故，做了一些整理，与大家分享阿诺德渲染器线框线框的方法。

对于线框图像，有两种主要的渲染方法。第一种简单，易于操作。第二个是丰富的线框渲染参数。

场景中线宽渲染如何进行。

1、Arnold渲染视图窗口的渲染方法

易于操作方法如下:

1）在Maya软件中打开Arnold渲染视图窗口。

2）点击工具栏顺序第三个，在下拉菜单中选择“Wireframe”(如果不显示此项，可点击渲染窗口菜单栏”Window“依次点击选择Toolbar Icons / Show Debug Shading icon，即可显示。也可以在菜单栏点击Render，然后依次点击选择Debug Shading / Wireframe）。

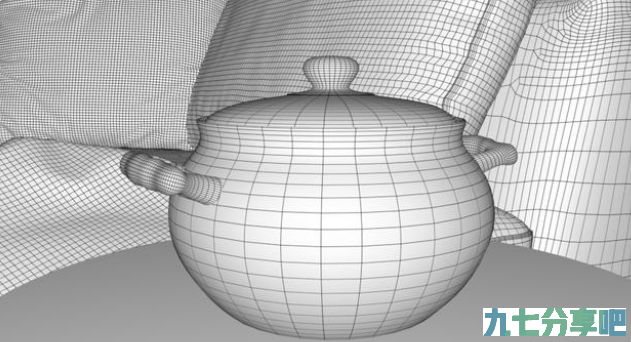

经过以上两个步骤，线框渲染就完成了。很简单吗?效果图如下。你可以将它与上面的场景图进行比较。

2、Arnold线宽着色器渲染

首先，介绍Arnold线宽(aiwireframe)着色器。

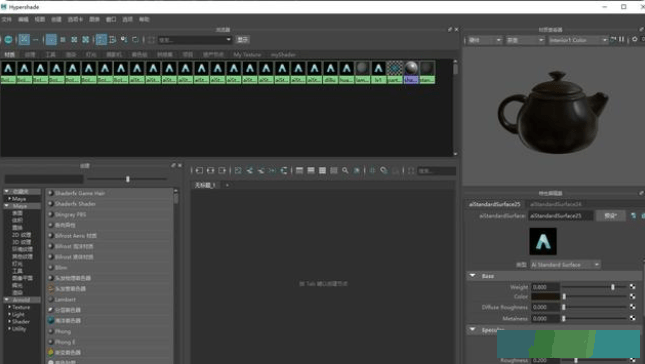

在Maya中打开Hypershade(超级材质编辑器)。

在Hypershade窗口右侧创建视图的Arnold选项卡上，选择shader / surface / aiwireframe，或者直接复制aiwireframe搜索。

下面是“aiwireframe”shader节点的中英文比较，方便大家理解每个节点的含义。

Edge Type（网络类型）意思就图像的线框渲染将以什么的网格类型渲染出来。

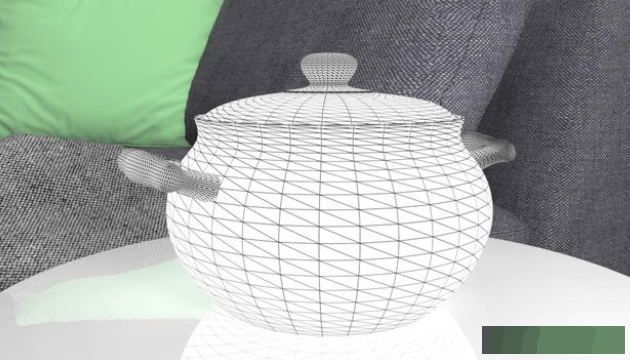

triangles（三角形）

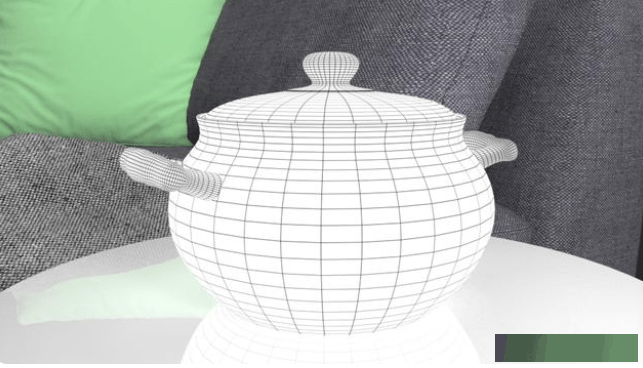

polygons(四边形)

patches（面片）

切片的渲染效果与本场景相同。

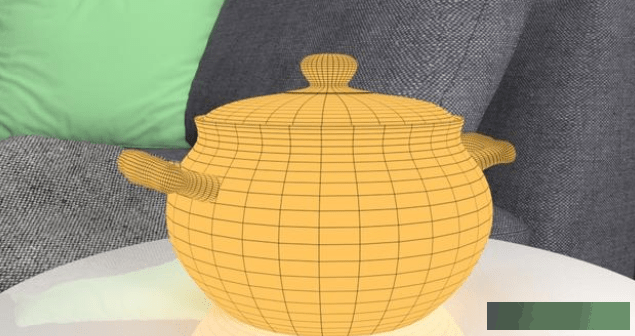

Fill Color(填充颜色是指给线框对象指定一种颜色。

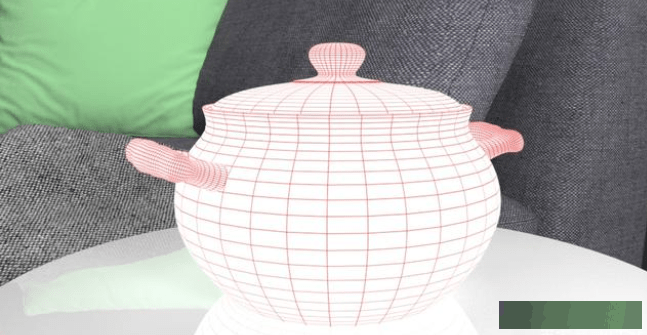

Line Color(线颜色是指给线框指定一种颜色。

Line Width（线宽的厚度/宽度。

Raster Space(光栅空间意味着当选择这个选项时，将用屏幕空间的像素来设置线宽。

在理解了“aiwireframe”之后，着色器被直接分配给场景中的“pot”。单击render以呈现线宽。效果图如下。你也可以比较第一种方法来看看区别:
