一建机电篇,起重机械分类与选用要求

温馨提示:这篇文章已超过1014天没有更新,请注意相关的内容是否还可用!

1H412020起重技术

1H412021起重机械分类与选用要求

一、起重机械的分类、适用范围及基本参数

(一)起重机械的分类

机电工程常用的起重机械可分为轻小型起重设备、起重机,工作平台,机械式停车设备。

1.轻小型起重设备分类

(1)千斤顶:

(2)滑车(或称起重滑车,滑轮组):

(3)起重葫芦:

(4)卷扬机:

2.起重机的分类

起重机可分为:桥架型起重机、臂架型起重机、缆索型起重机三大类

(1)桥架型起重机类别主要有:梁式起重机、桥式起重机、门式起重机、半门式起重机等。

(2)臂架型起重机共分十一个类别,主要有:门座起重机和半门座起重机、塔式起重机、流动式起重机、铁路起重机、桅杆起重机、悬臂起重机等。

(3)缆索型起重机类别包括缆索起重机、门式缆索起重机。

(二)常用轻小型起重设备

1.起重滑车

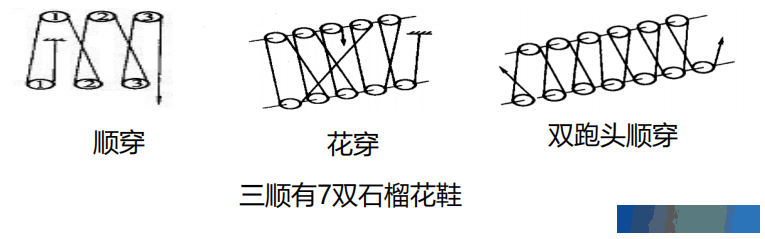

(2)滑轮组的穿绕方法

1)根据滑轮组的门数确定其穿绕方法,常用的穿绕方法有:顺穿、花穿和双跑头顺穿。一般3门及以下宜采用顺穿;4-6门宜采用花穿;7门以上,宜采用双跑头顺穿。

一建机电篇,起重机械分类与选用要求 第1张

2.卷扬机

(1)卷扬机的分类

1)按驱动方式可划分为手动卷扬机、电动卷扬机和液压卷扬机。

(2)卷场机的基本参数

1)额定牵引拉力,从0.5t到50t。

2)工作速度,卷筒卷入钢线绳的速度。

3)容绳量,卷场机的卷筒允许容纳的钢丝绳工作长度的最大值。每台卷扬机的铭牌上都标有对某种直径长钢丝绳的容绳量,选择时必须注意,还必须进行容绳量校核。

一建机电篇,起重机械分类与选用要求 第2张

(三)常用起重机的特点及适用范围

1.流动式起重机

()流动式起重机:轮胎式包括:汽车起重机、轮胎起重机、全地面起重机、随车起重机。

(2)特点:适用范围广,机动性好,可以方便地转移场地,但对道路、场地要求较高,台班费较高。

(3)适用范围:适用于单件重量大的大,中型设备、构件的吊装,作业周期短。汽车配重机有液压伸缩臂,起重能力为8一1200t,臂长在27一120m。

2塔式起重机

(2)特点:吊装速度快,台班费低。但起重量一般不大,并需要安装和拆卸。

(3)适用范围:通用于在某一范围内数量多,而每一单件重量较小的设备、构件吊装,作业周期长。起重能力为3一100t,臂长在40~80m。常用在使用地点固定、使用周期较长的场合,较经济。

3.桅杆起重机

(2)特点:其结构简单,起重量大,对场地要求不高,使用成本低,但效率不高。

(3)适用范围:主要适用于某些特重、特高和场地受到特殊限制的吊装。

5.起重机选用的基本参数

主要有吊装载荷(吊装重量)、额定起重量、最大幅度、最大起升高度等,这些参数是制定吊装技术方案的重要依据。

(1) 吊装载荷

吊装载荷是指设备、吊钩组件、吊索(吊钩以上滑轮组间钢丝绳质量),吊具及其他附件等的质量之和。

例如,履带起重机的吊装载荷为被吊设备(包括加固,吊耳等)和吊索重量,吊钩滑轮组重量和从臂架头部重下的起升钢丝绳重量的总和。

(2)额定起重量

1.额定起重量应大于设备吊装载荷。

2.当果用两台起重机抬吊时,每台起重机的吊装载荷不得超过其额定起重能力的80%。

(3)最大幅度

最大幅度即起重机的最大吊装回转半径,即额定起重量条件下的吊装最大回转半径。

二、流动式起重机的选用

(二)流动式起重机的特性曲线

反映流动式起重机的起重能力随臂长、幅度的变化而变化的规律和反映流动式起重机的最大起重高度随臂长、幅度变化而变化的规律的曲线称为起重机的特性曲线。

(三)流动式起重机的选用步骤

流动式起重机的选用步骤如下:

(1)根据被吊装设备或构件的就位位置,现场具体情况等确定起重机的站车位置,再确定作业半径;

(2)根据被吊装设备或构件的就位高度、设备外形尺寸,吊索高度、站车位置和作业半径,依据起重机的起重特性曲线,确定其臂长;

(3)根据上述已确定的作业半径(回转半径)、臂长,依据起重机的起重性能表,确定起重机的额定起重量;

(4)如果起重机的额定起重量大于计算载荷,则起重机选择合格,否则重新选择;

(5)计算吊臂与设备(平衡梁)之同的安全距离,若符合规范要求,则选择合格,否则重选

(四)流动式起重机站位的地基要求

1.地耐力要求

流动式起重机必须在水平坚硬地面上进行吊装作业

2.地耐力检测

(1)吊车工作位置(包括吊装站位置和行走路线)的地基应进行地耐力检测。

(2)宜采用压重法检测,根据起重机械作业对地压强的要求,计算每个测试点需要压重块的数量n,

(3)选择起重机吊装作业时对地压强最大的位置,叠放压重块,确定两个基准点,均布找出压重块上的4个位置作为测量点,并做好标志。

(4)压重块应静置24h,测量记录压重块4个位置的沉降量,若4个点最大沉降量不大于50mm,则证明处理的地基合格,地面或支撑面的承载能力大于起重机当前工况下最接地比压。

3.地基处理

(1)应根据其地质情况或如测定的地基承载力小于起重机作业对地压力时,应进地基处理。

(2)一般施工场地的上质地面可采用开挖回填夯实的方法。

(3)处理后的地基应做地耐力测试。
