远创智控Modbus转Profinet网关将变频器接入西门子PLC应用在污水处理厂案例

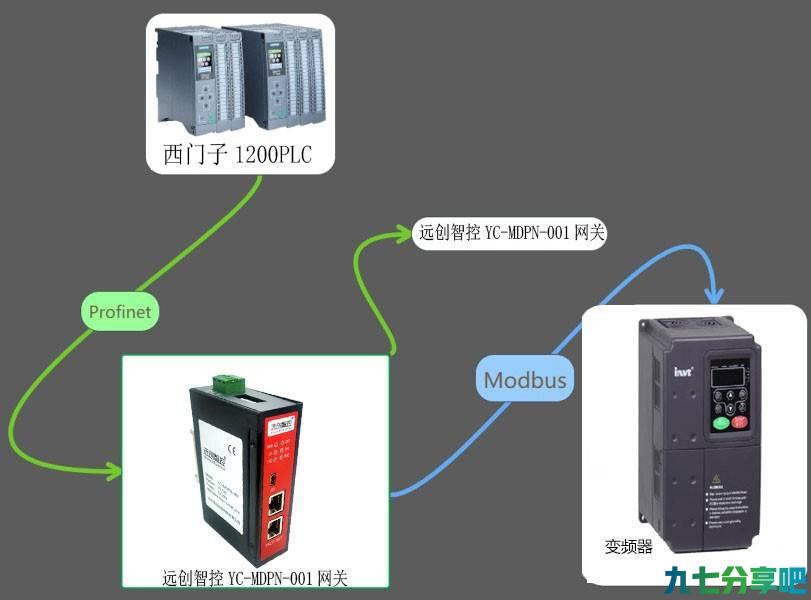

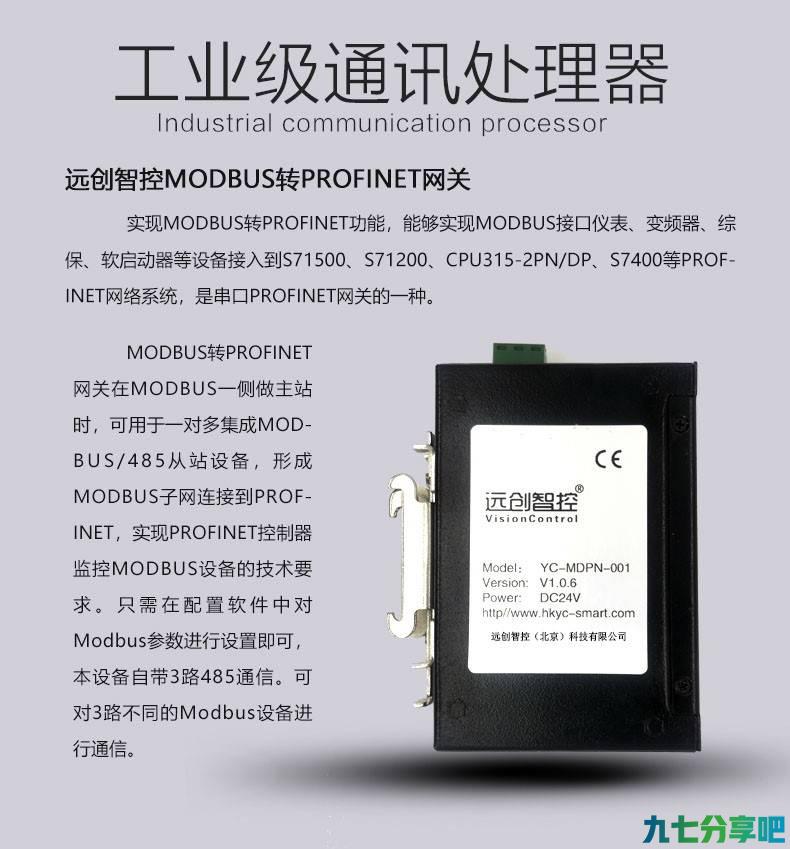

本案例主要介绍远创智控（北京）科技有限公司（以下简称远创智控）生产的MODBUS转PROFINET网关YC-MDPN-001在污水处理厂连接某国产变频器的使用方法。

本案例现场在江苏某污水处理厂，该厂使用了某国产带MODBUS485接口的变频器。PLC使用的是西门子S7-1200系列PLC，现场采用PROFINET工业以太网通讯。本案例的目的是使用S7-1200设置变频器的参数，同时采集变频器的各种状态值。

案例说明：远创智控生产的MODBUS转PROFINET网关YC-MDPN-001在使用时，不需要进行其它编程，只需根据被连设备给的通讯点表进行简单的配置即可。需要关心的以下几点：

（1） 被连设备是MODBUS通讯的主站还是从站？

本例变频器是作为MODBUS的从站，所以YC-MDPN-001作为MODBUS的主站。

（2） 被连设备有几台？每台的设备地址是多少？每个设备的MODBUS通讯协议格式是什么？

本例每台YC-MDPN-001连接3台变频器，变频器的MODBUS站地址分别为11、12、13。

（3） MODBUS波特率是多少？

本例中MODBUS使用波特率是9600bps。

工具/原料

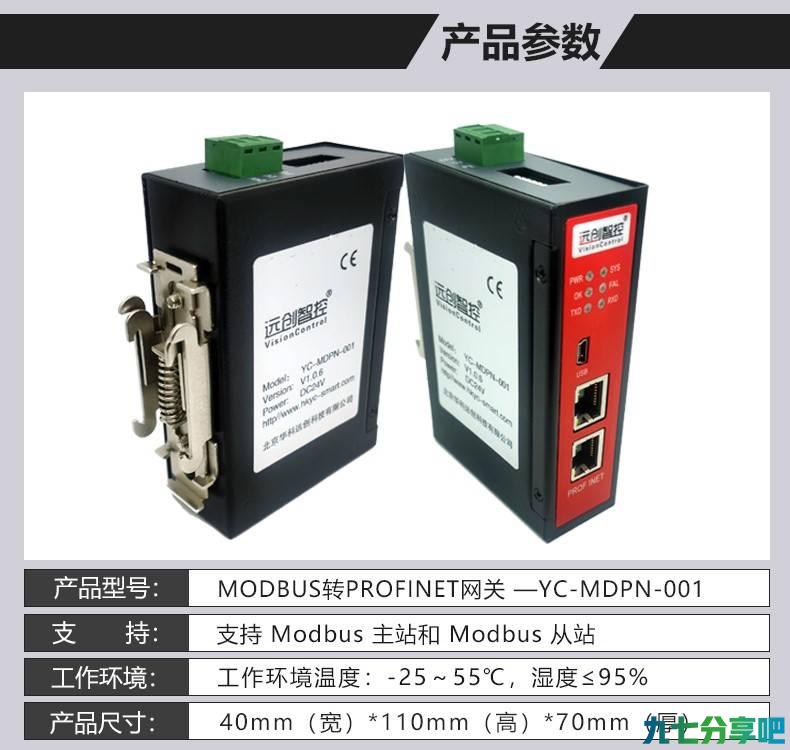

Modbus转Profinet网关YC-MDPN-001一台

西门子1200PLC一台

变频器一台

博途软件一套

配置方法：

第一步：导入GSDML创建新项目

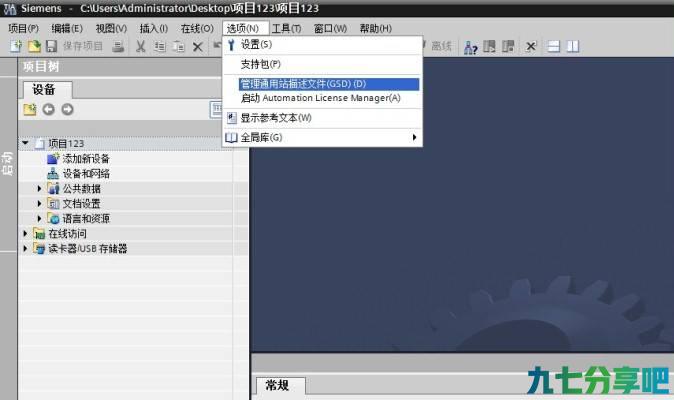

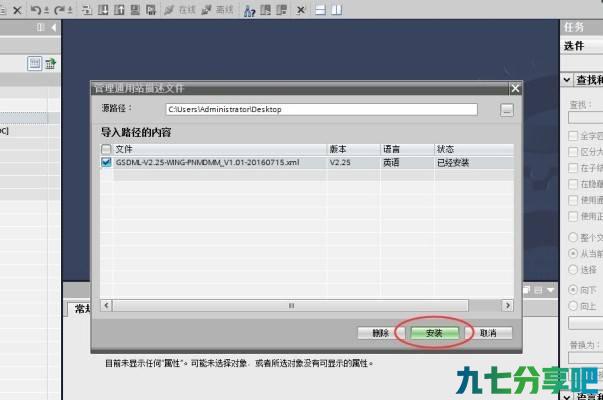

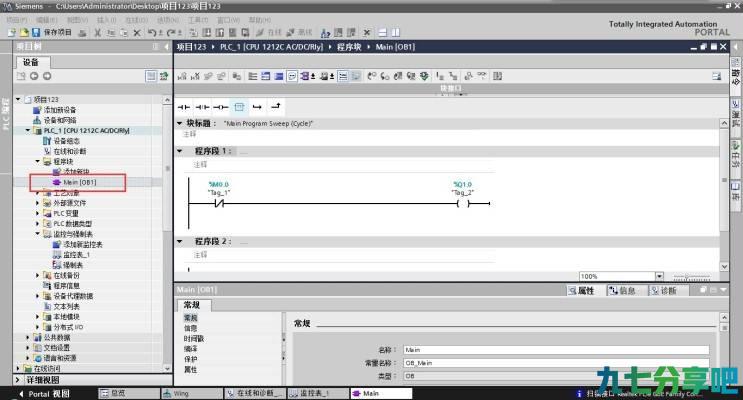

在博途软件TIA Portal中安装GSDML文件。

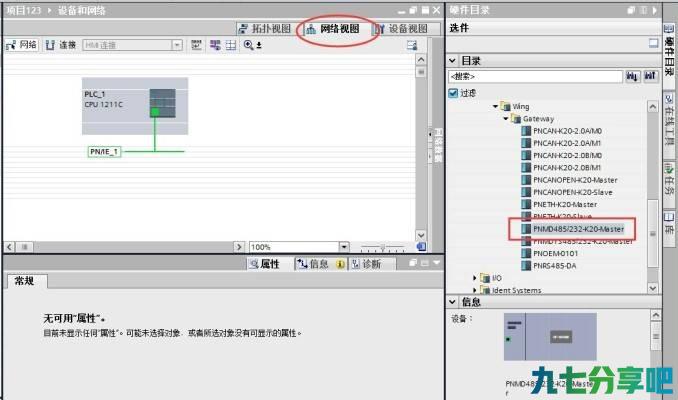

第二步：在“设备和网络”中添加YC-MDPN-001。

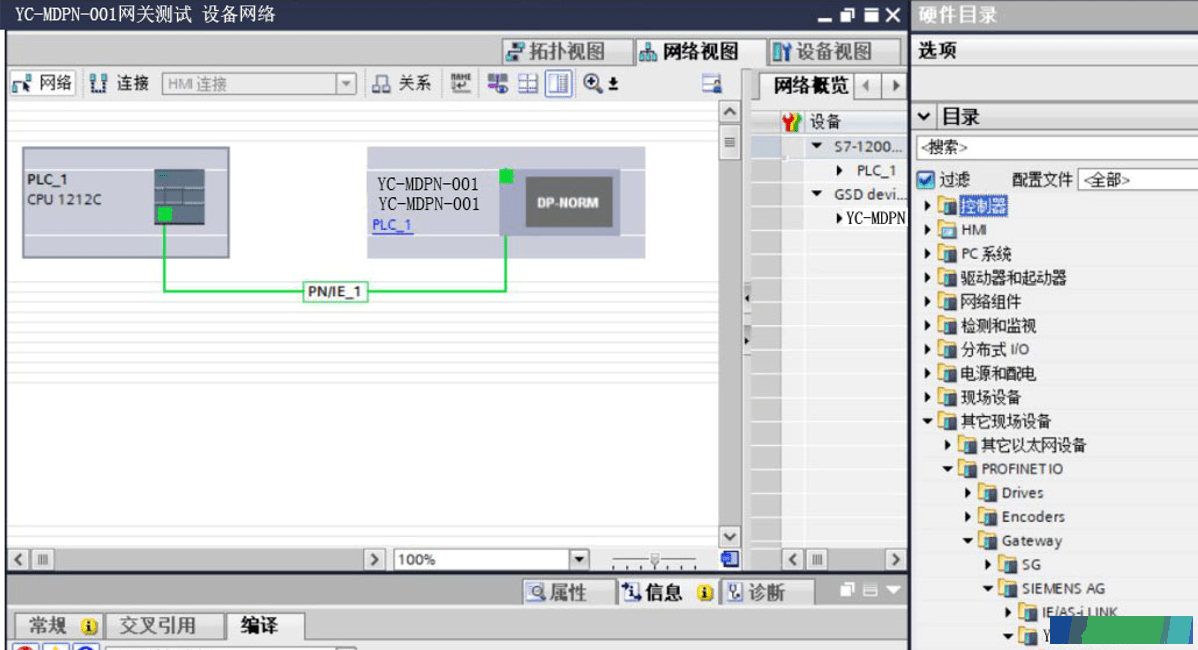

第三步： 给YC-MDPN-001分配PLC，构建Profinet链接。

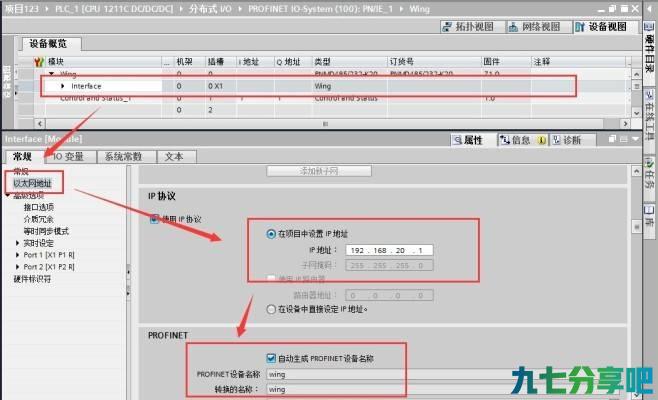

第四步：双击YC-MDPN-001图标，进入设备视图，设置网关的IP地址、子网掩码、设备名称。

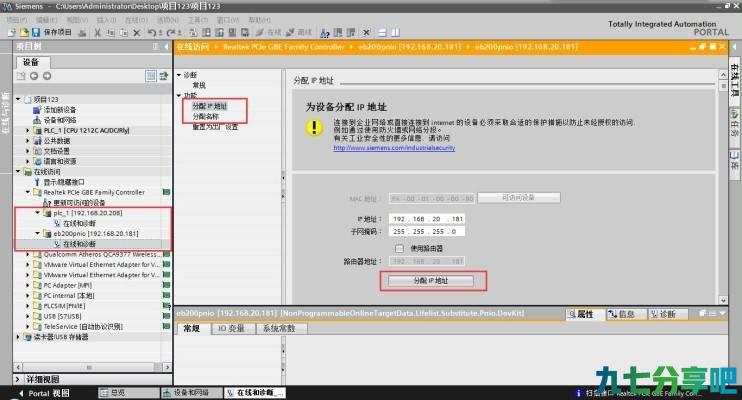

第五步： 在线访问----修改实际PLC和YC-MDPN-001的IP地址和名称（IP地址要和实际的PLC地址在同一网段，名称要和YC-MDPN-001一致）。

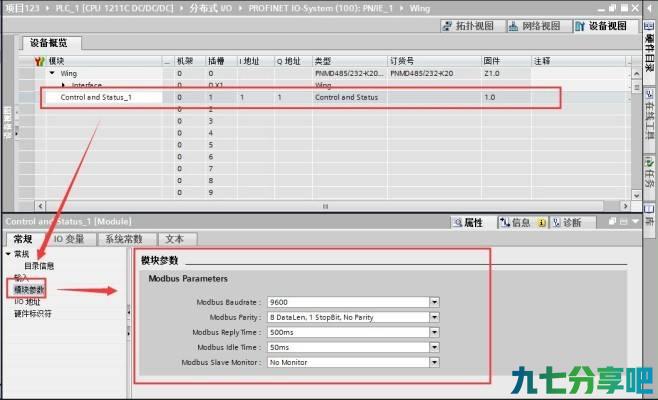

第六步： 设置网关参数（包含MODBUS设备的波特率、发送间隔、等待应答时间、从站状态监测等信息，此处设置的参数要和被连设备实际参数一致）。

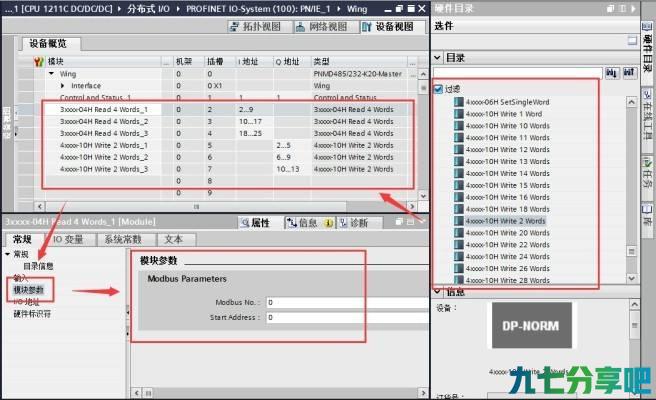

第七步： 配置MODBUS读写报文。

第八步： 令YC-MDPN-001控制字的最低位置1。

第九步： 将程序编译下载即可实现S7-1200读写MODBUS设备的数据。

案例总结：

以上内容是远创智控Modbus转Profinet网关YC-MDPN-001经过上面简单的配置，用户可以很轻松的完成MODBUS和PROFINET的协议转换，在PROFINET总线协议下读写MODBUS设备的数据。如果有技术问题可以随时联系远创智控我们协助解答。

注意事项：

1、注意：有些设备数据高低字节会交换，可根据需要选择字节交换功能。

2、Modbus转Profinet 远创智控YC-MDPN-001网关是针对Modbus标准协议，如果是自由协议，请联系我们协助解答。

3、远创智控Modbus转Profinet网关

4、YC-MDPN-001
