电动调节阀是工业自动化过程控制中的重要执行单元仪表。随着工业领域的自动化程度越来越高，正被越来越多的应用在各种工业生产领域中。与传统的气动调节阀相比具有明显的优点：电动调节阀节能（只在工作时才消耗电能），环保（无碳排放），安装快捷方便（无需复杂的气动管路和气泵工作站）。阀门按其所配执行机构使用的动力，按其功能和特性分为线性特性，等百分比特性及抛物线特性三种

● 高温型电动调节阀产品概述及用途

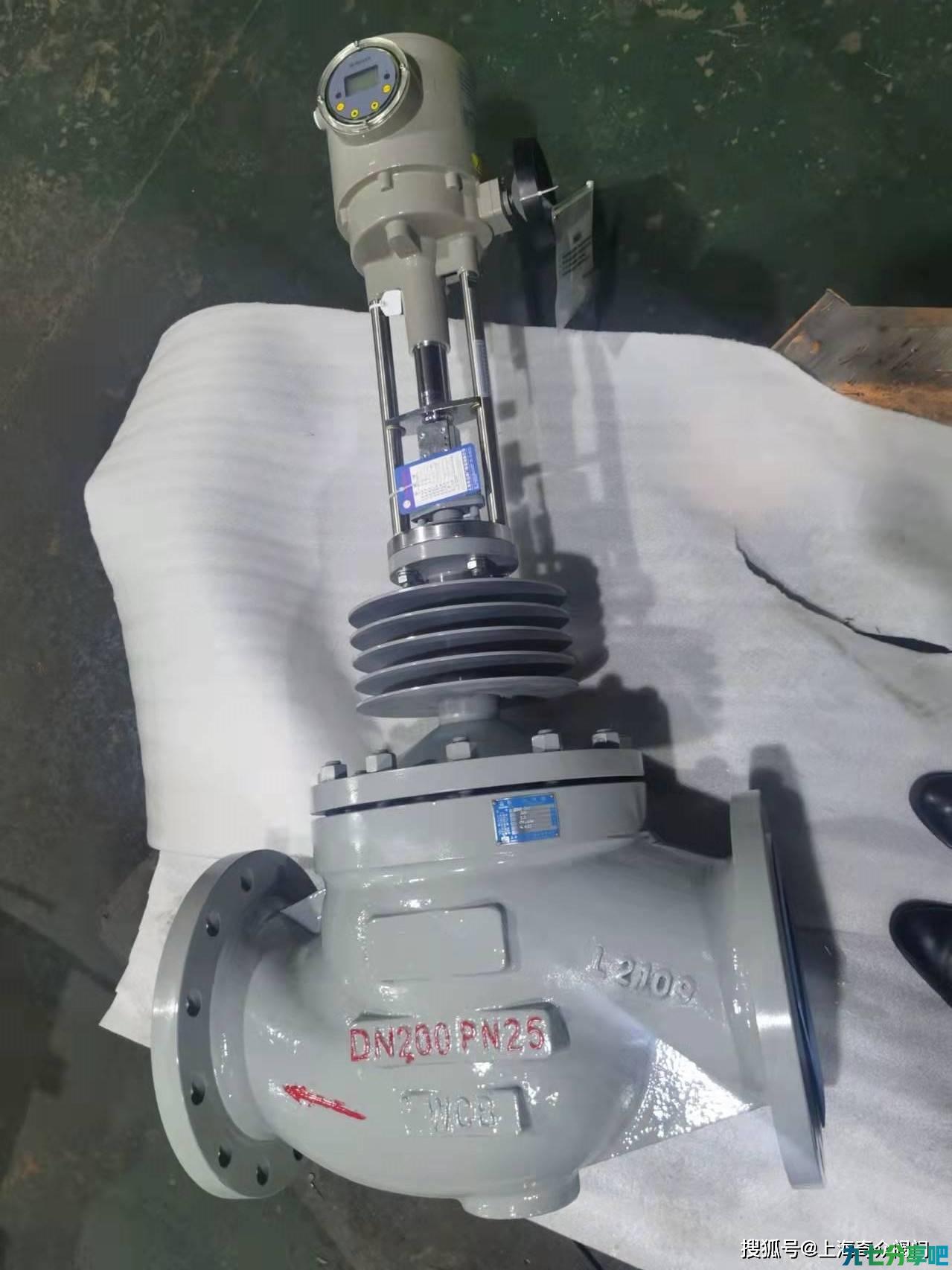

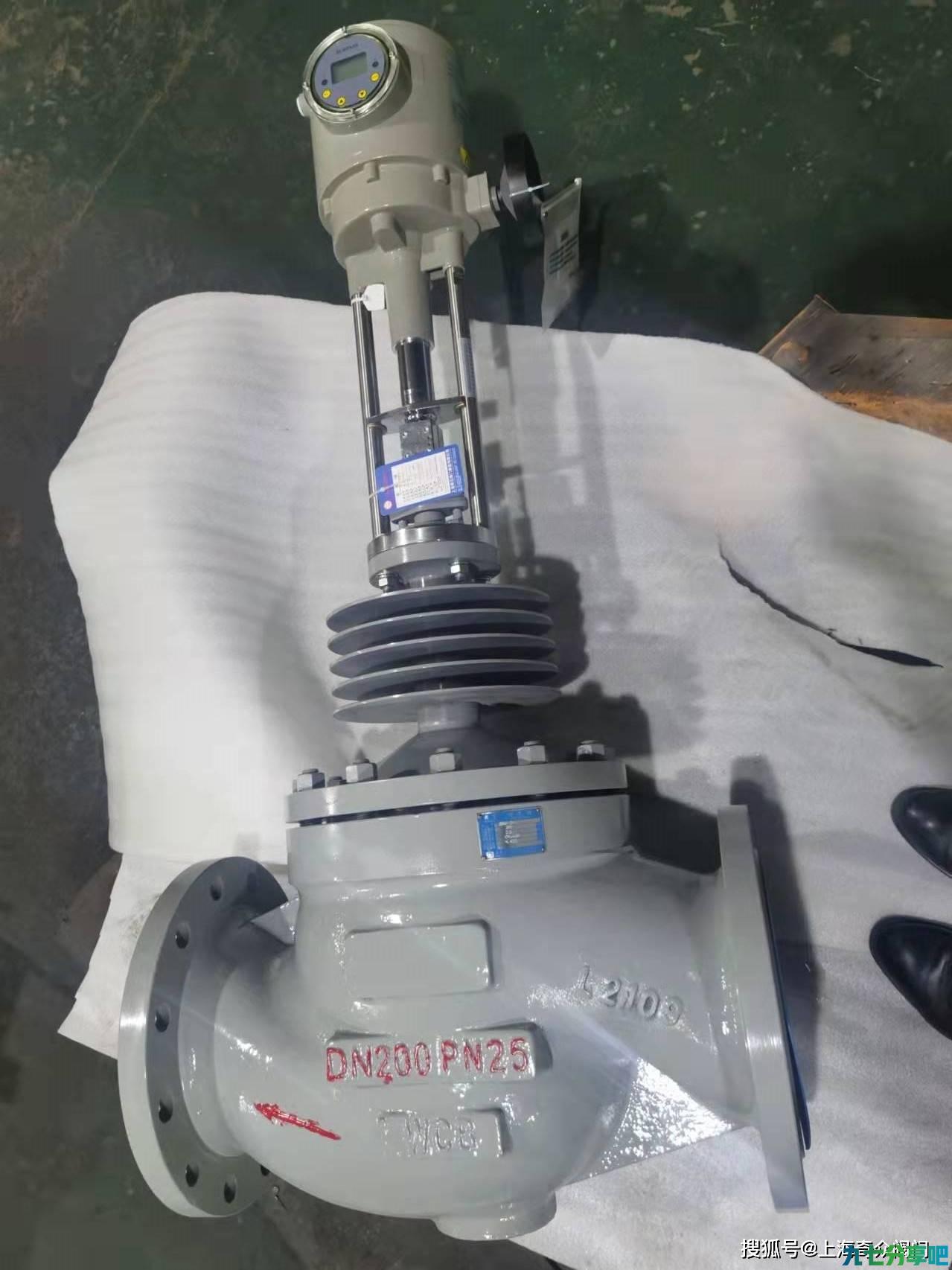

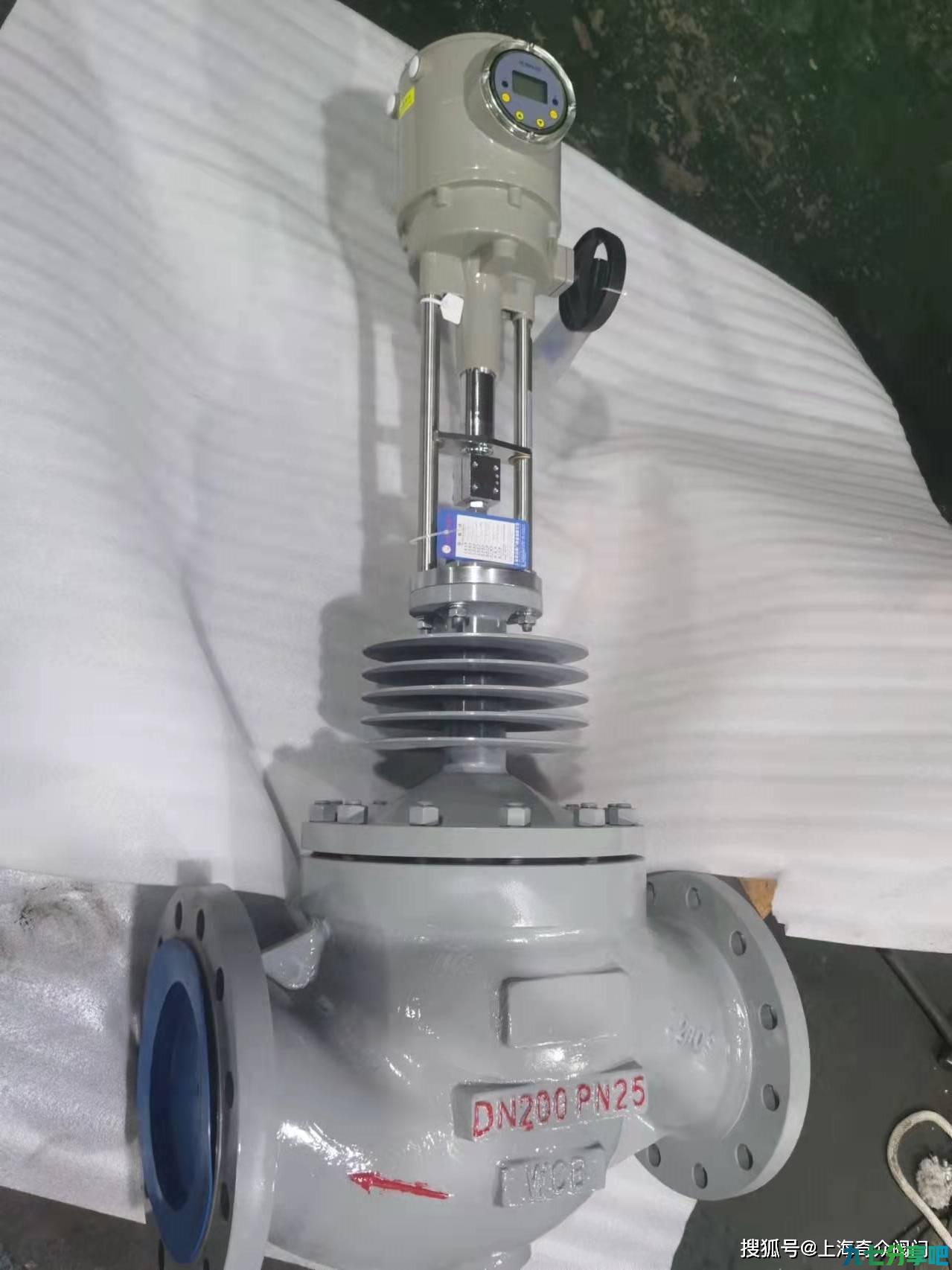

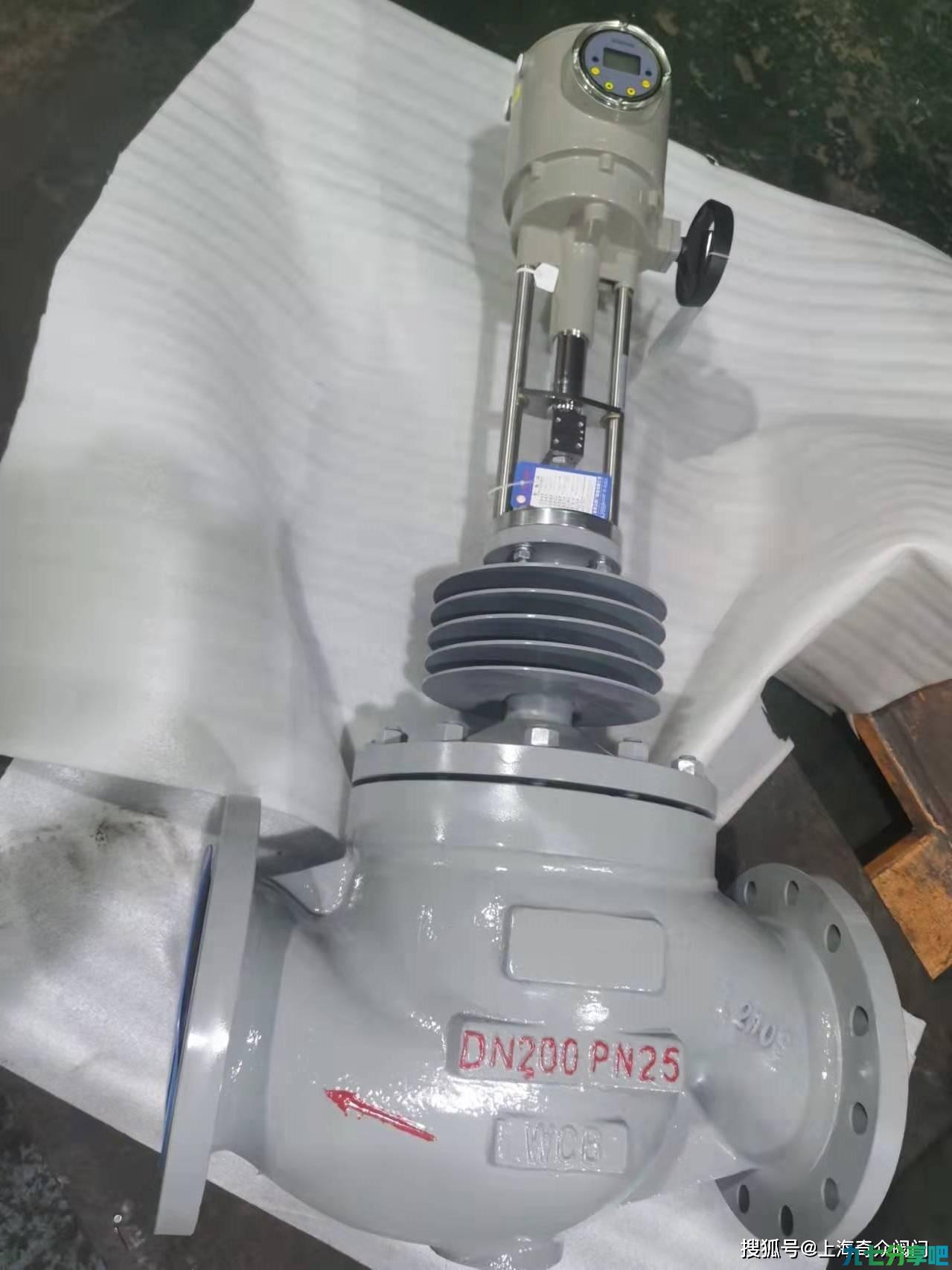

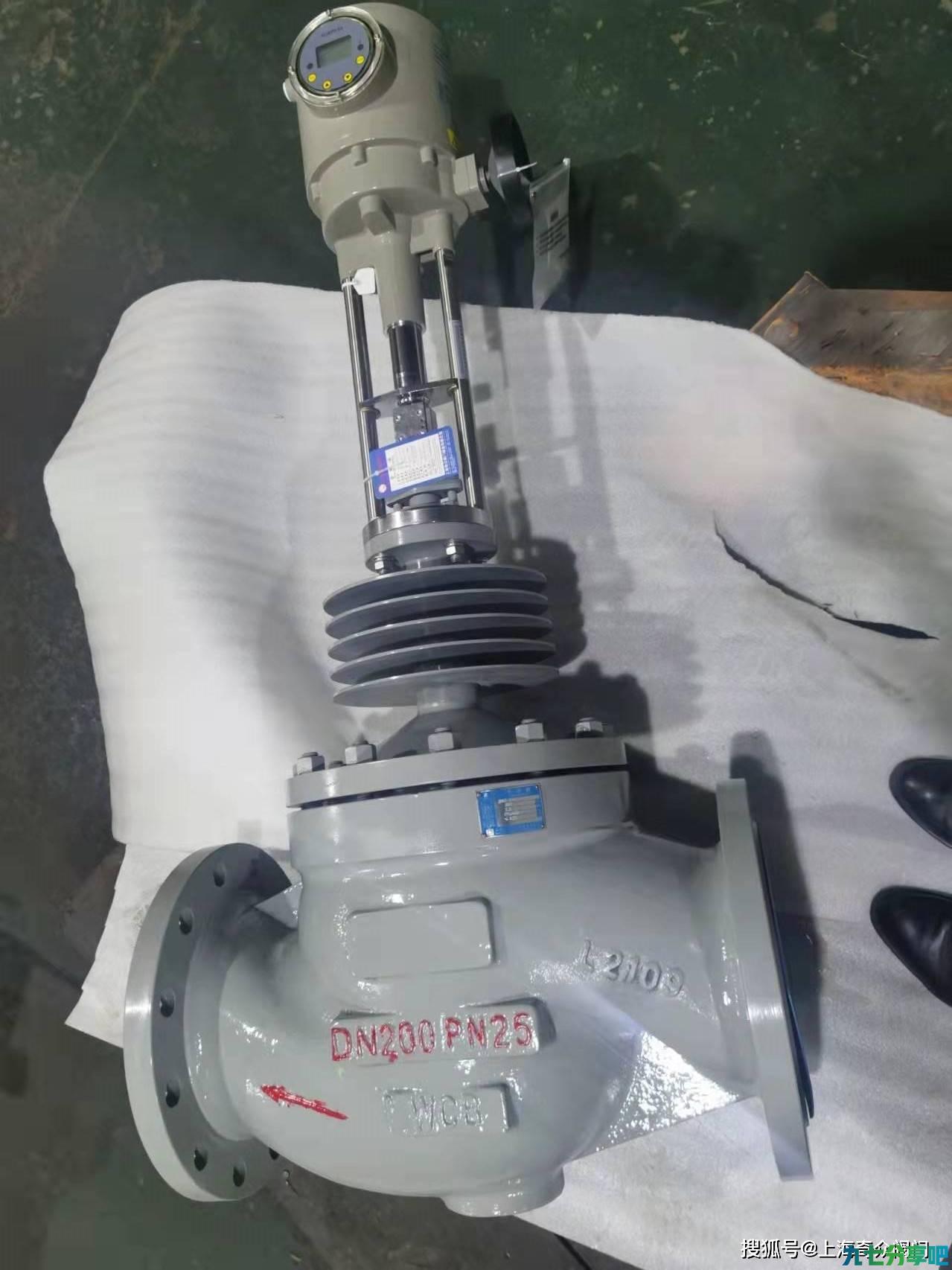

高温型电动调节阀，由电子式电动执行器和单座阀组成，适用于压差小的工况。电动执行器内置伺服系统，无须另配伺服放大器，输入信号及电源即可控制运行。结构紧凑，流体通道呈S流线型。具有体积小、重量轻、压降损失小，流量大，可调范围大，流量特性精度高等优点。

● 高温型电动调节阀产品特点

直通单座调节阀是一种顶导向结构的调节阀。采用球形阀体，具有结构紧凑、调节精度高、压缩损失小、流量特性精确、导向面积大、防振动等特点。

按工况要求可配用气动、电动执行结构，整机输出力大、动作灵敏可调节范围大、维护方便，可用于控制各种不同工况的流体，适应各种苛刻的工作条件。

广泛应用于石油、化工、电力、轻纺、造纸等行业，特备适用于泄露量小、阀前阀后压差不大的工作场合。

● 高温型电动调节阀阀体部分

结构大类：单座、双座、套筒

阀芯型式: 柱塞式

结构类型：标准型、调节切断型、散热型、波纹管密封型、低温型。

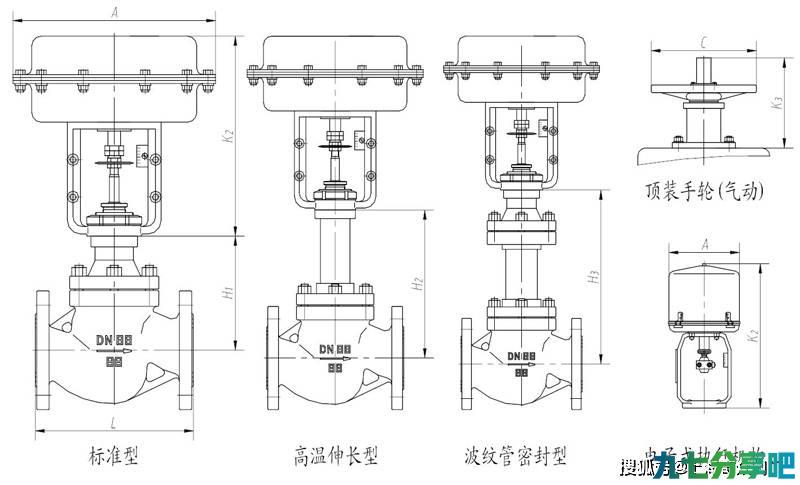

● 高温型电动调节阀尺寸图

奇众阀门结构

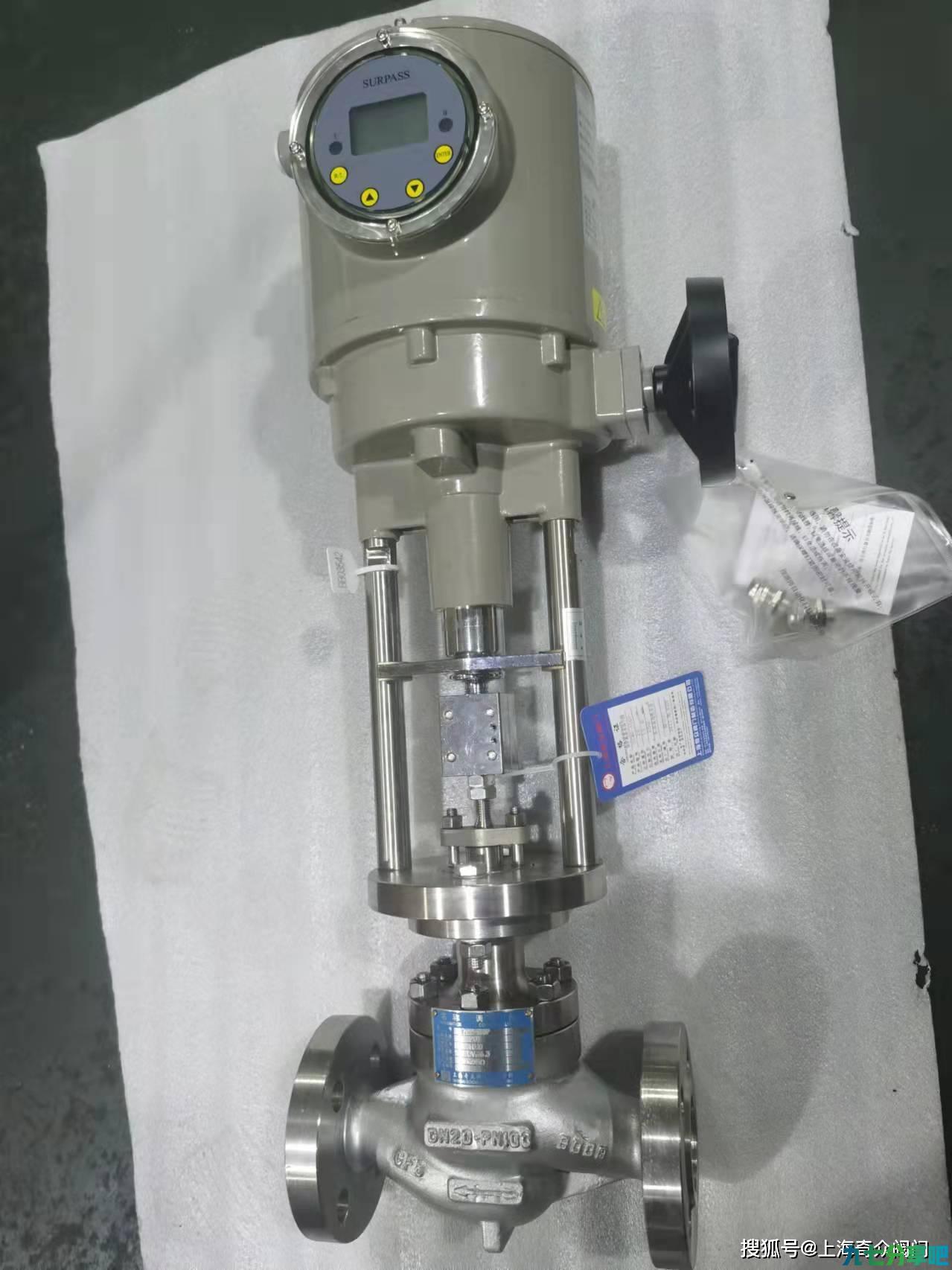

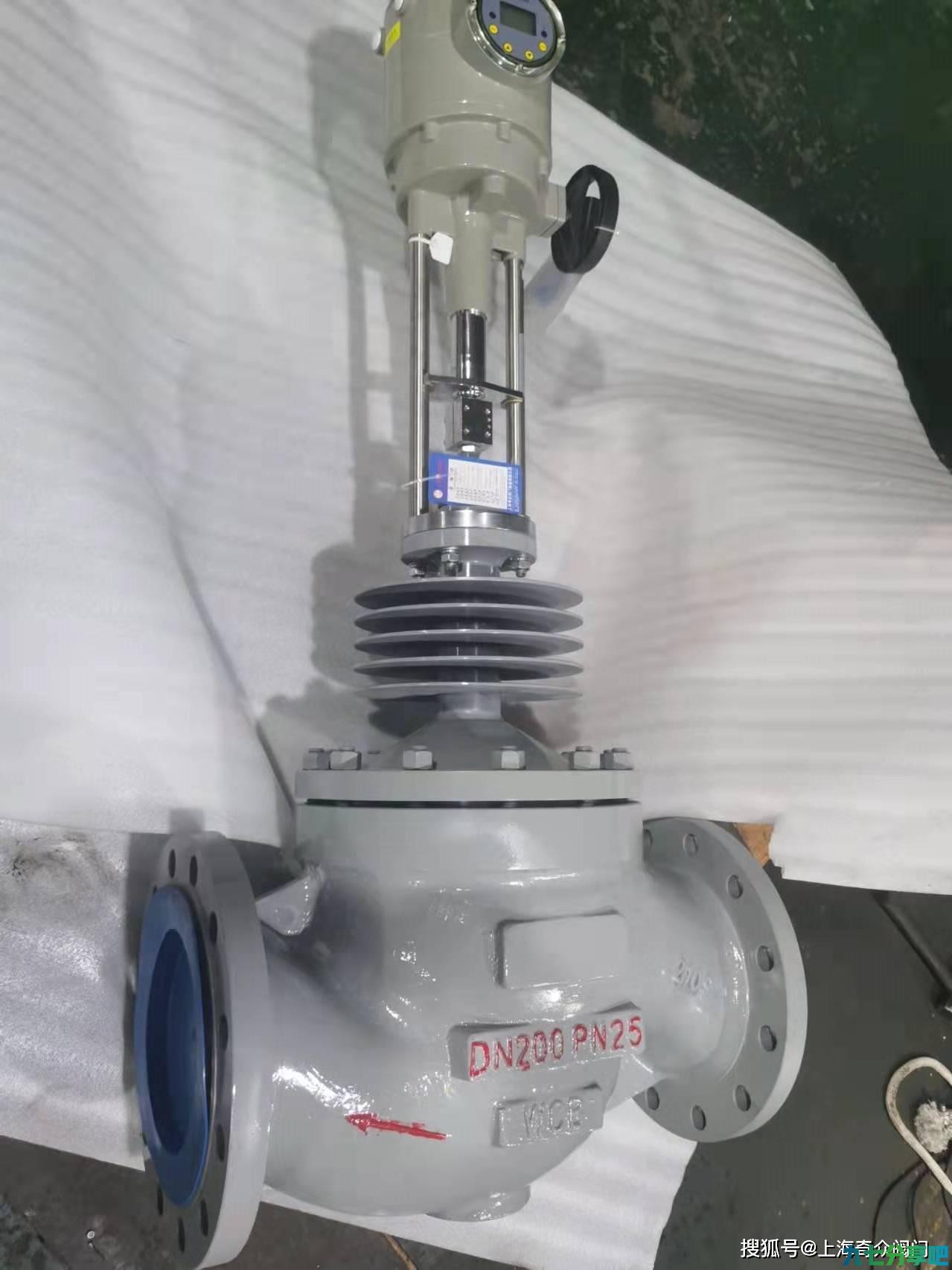

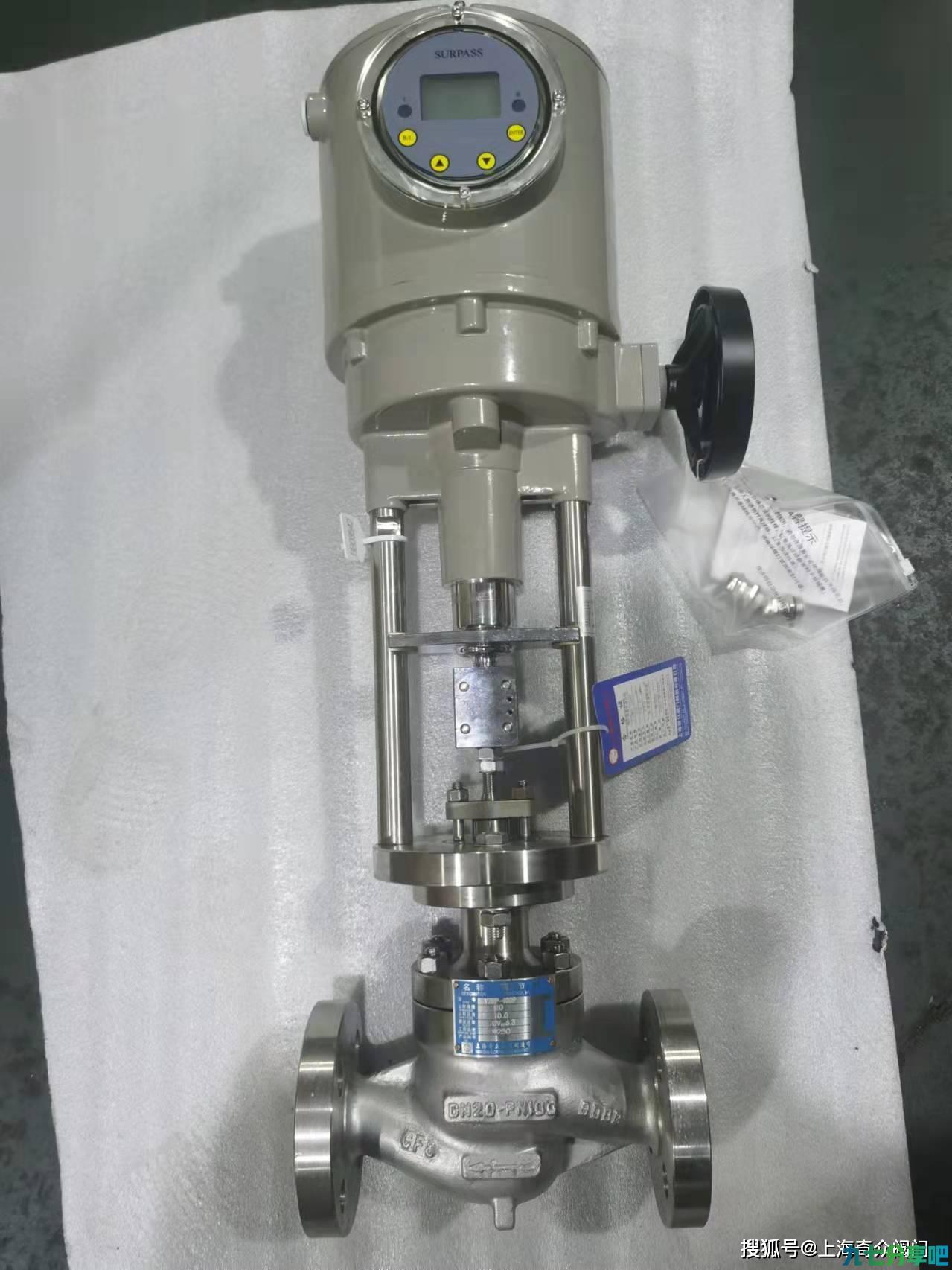

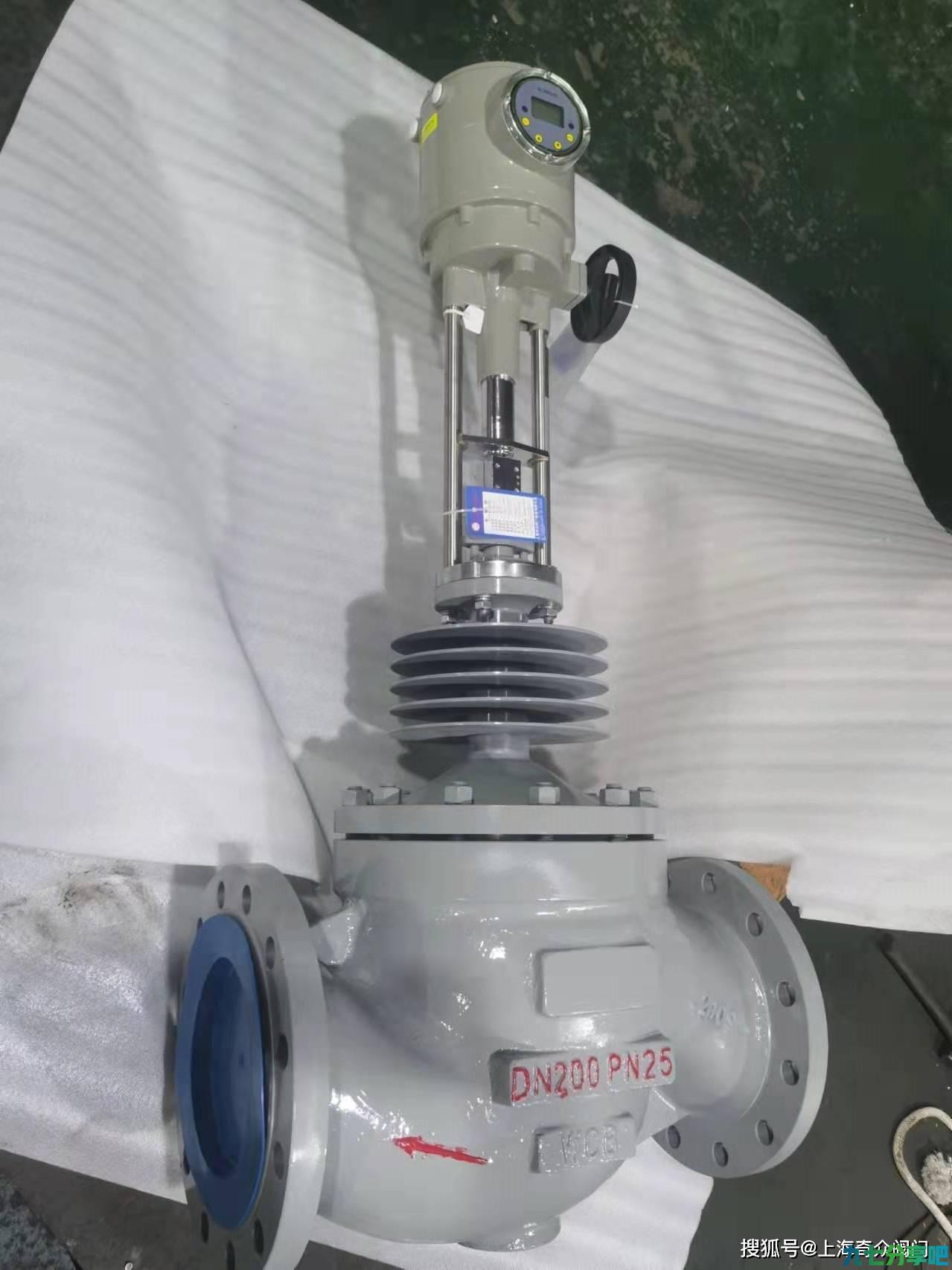

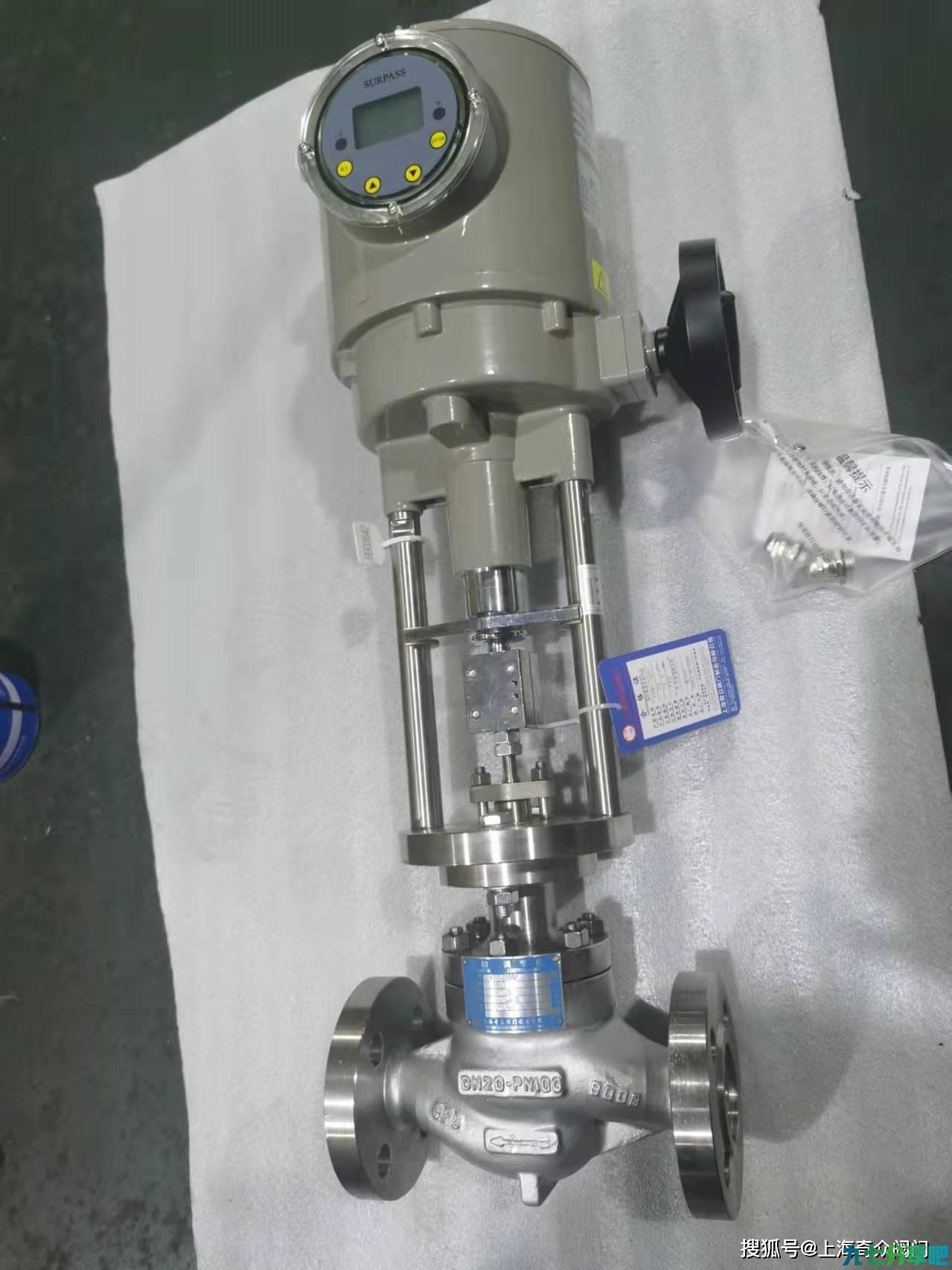

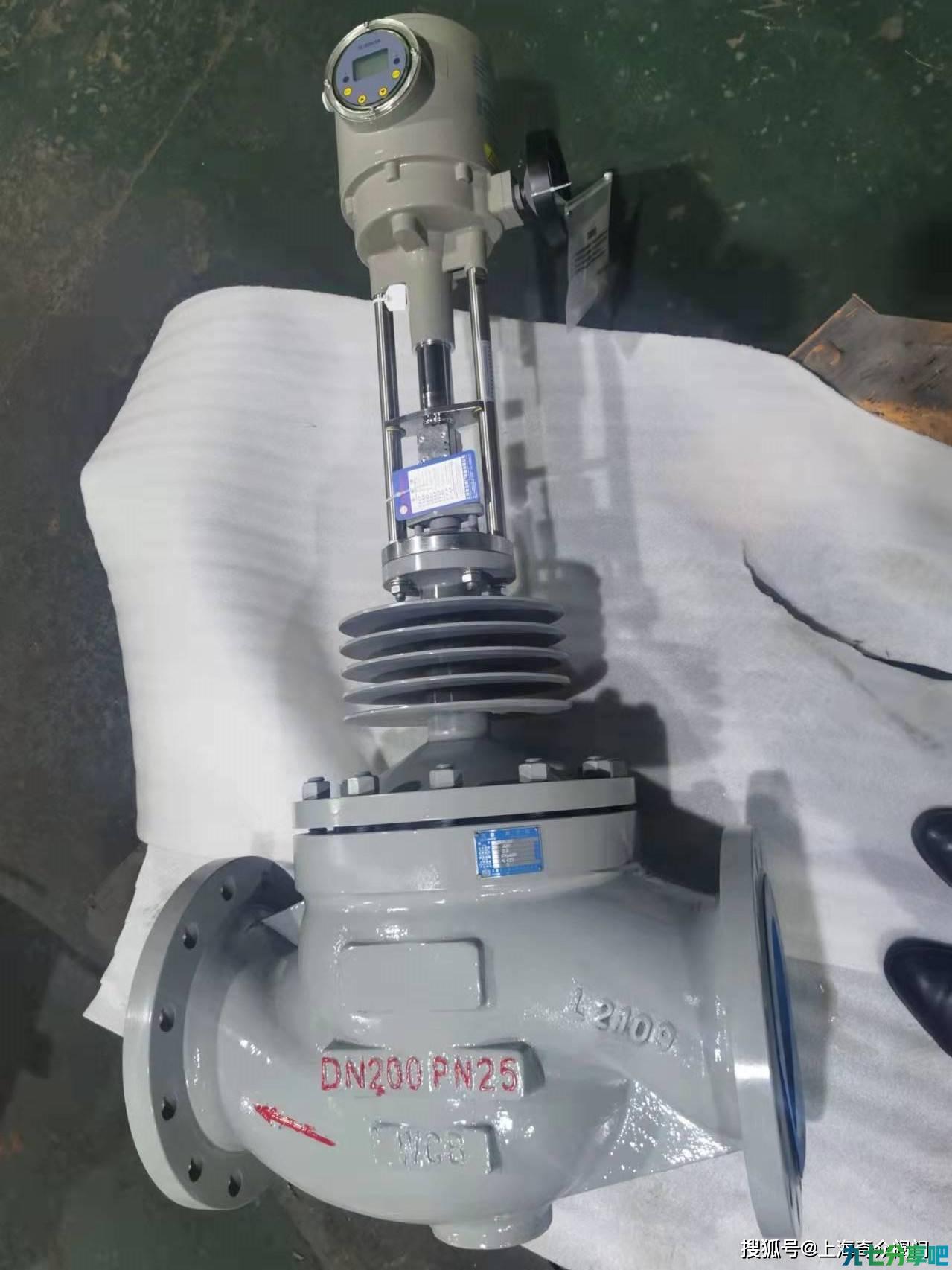

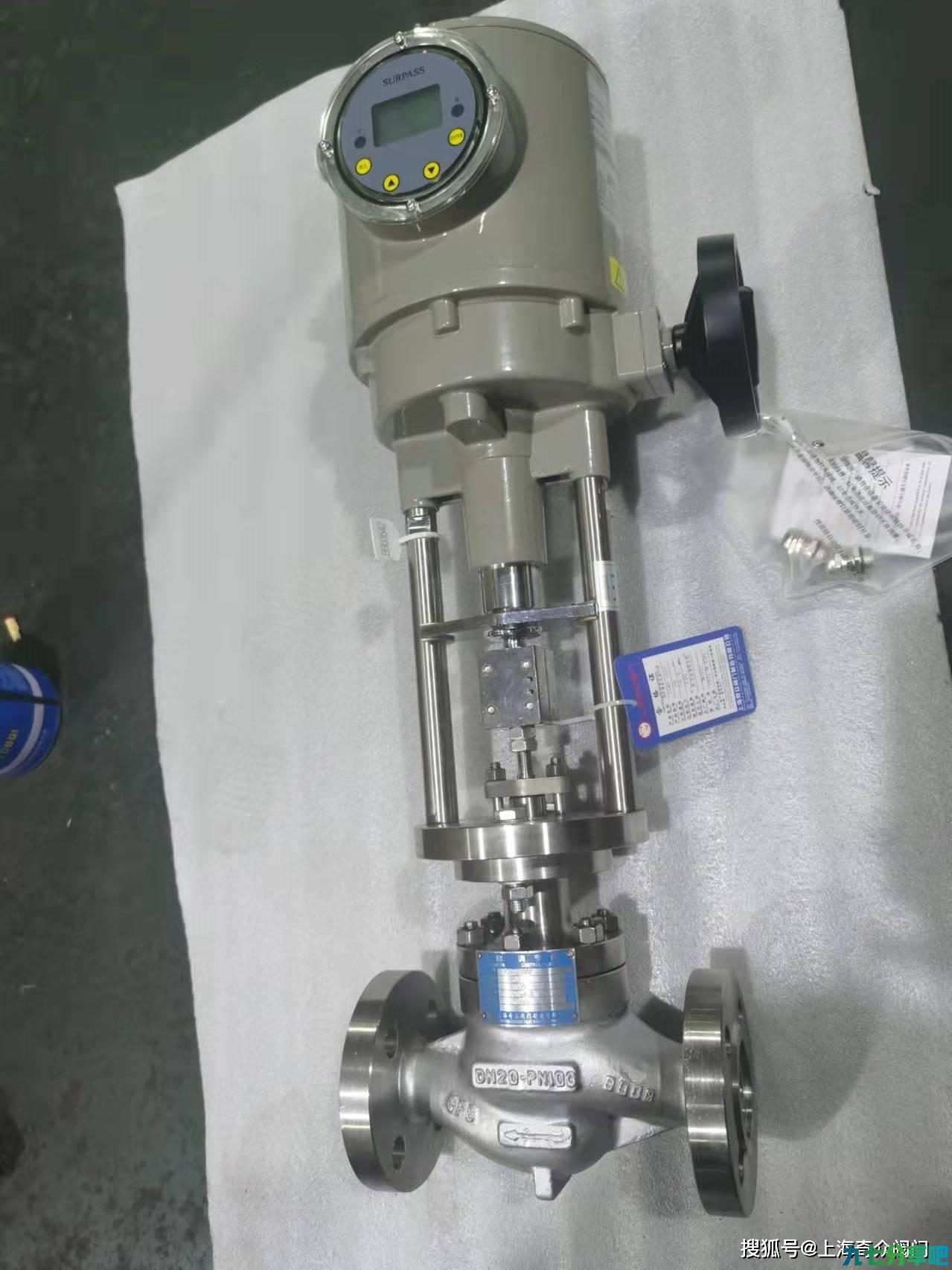

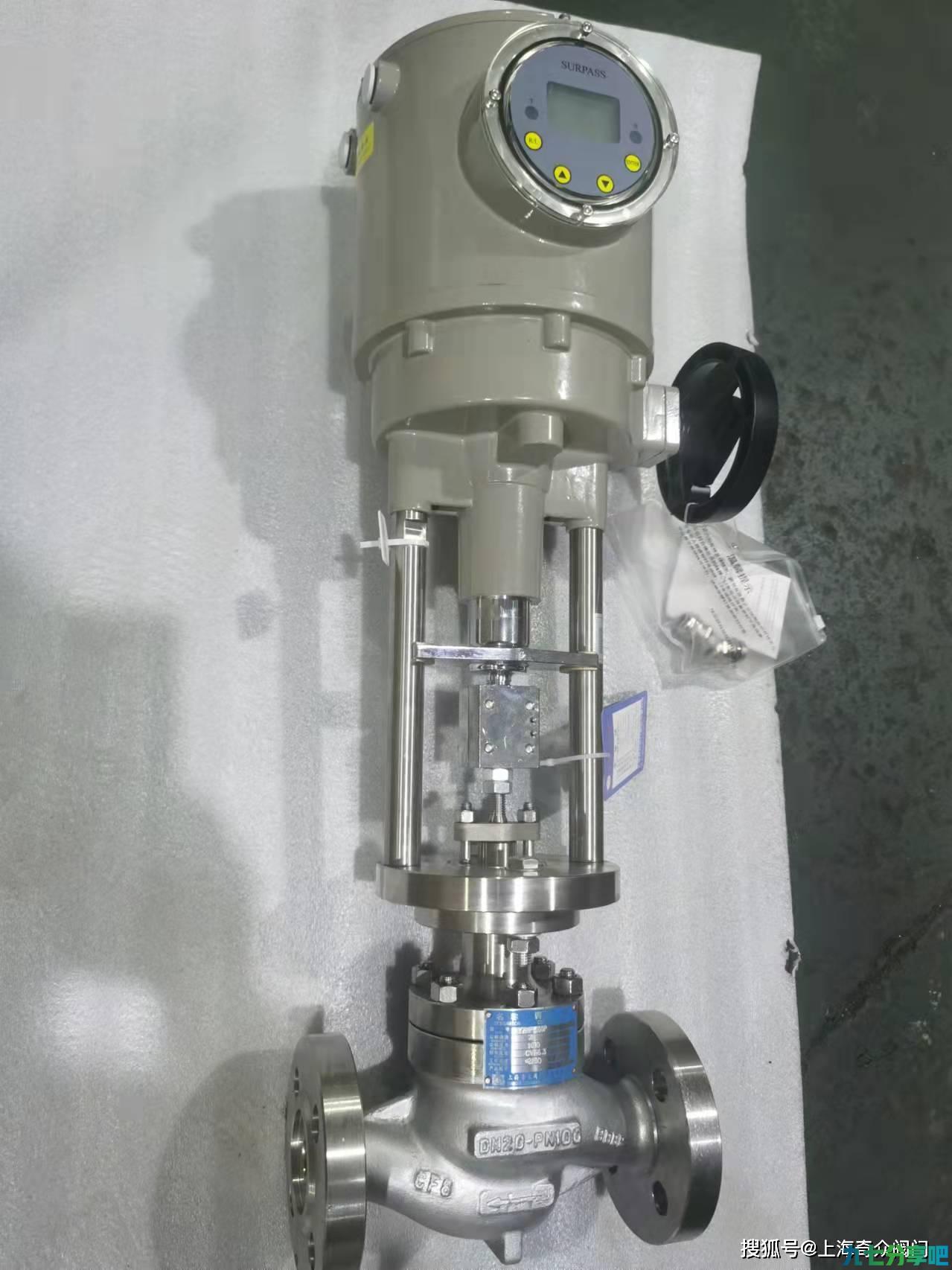

由电动执行机构和调节阀连接组合后经过机械连接装配、调试安装构成电动调节阀。

奇众主要零件

零件材料：阀体、阀盖、填料压盖、阀杆、阀瓣、密封圈、指示标、阀杆螺母、螺帽套

材料：灰铸铁、铸钢、不锈钢、黄铜

奇众调节阀工作原理

工作电源：DC24V,AC220V,AC380V等电压等级。

输入控制信号：DC4-20MA或者DC1-5V。

反馈控制信号：DC4-20MA（负载电阻碍500欧姆以下）

通过接收工业自动化控制系统的信号（如：4~20mA）来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。

新型电动调节阀执行器内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

流量特性

电动调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经电动调节阀的相对流量与它的开度之间关系。

电动调节阀的流量特性有：线性特性，等百分比特性及抛物线特性三种。

应用领域

电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域。

安装

电动调节阀最适宜安装为工作活塞上端在水平管线下部。温度传感器可安装在任何位置，整个长度必须浸入到被控介质中。

电动调节阀一般包括驱动器，接受驱动器信号（0-10V或4-20MA）来控制阀门进行调节，也可根据控制需要，组成智能化网络控制系统，优化控制实现远程监控。

电气原理

动作原理：电机电源220VAC或者380VAC，控制信号4~20mA，阀里面有控制器，控制器把电流信号转换为步进电机的角行程信号，电机转动，由齿轮，杠杆，或者齿轮加杠杆，带动阀杆运作，实现直行程或角行程

反馈：电机运行，通过齿轮运转，由三接头的滑动变阻器输出阀门的定位信号，此外还有三根线的限位信号（全开，全闭。公共线）

奇众阀门安装注意事项

新设计、安装的控制系统，为了确保调节阀在开车时能正常工作，并使系统安全运行，新阀在安装之前，应首先检查阀上的铭牌标记是否与设计要求相符。同时还应对以下项目进行调试。

基本误差限；全行程偏差；回差；死区；泄漏量（在要求严格的场合时进行）。

如果是对原系统中调节阀进行了大修，除了对上述各项进行校验外，还应对旧阀的填料函和连接处等部位进行密封性检查。

在现场使用中，很多往往不是因为调节阀本身质量所引起，而是对调节阀的安装使用不当所造成，如安装环境、安装位置及方向不当或者是管路不清洁等原因所致。因此电动调节阀在安装使用时要注意以下几方面：

⑴调节阀属于现场仪表，要求环境温度应在－25～60℃范围，相对湿度≤95%。如果是安装在露天或高温场合，应采取防水、降温措施。在有震源的地方要远离振源或增加防振措施。

⑵调节阀一般应垂直安装，特殊情况下可以倾斜，如倾斜角度很大或者阀本身自重太大时对阀应增加支承件保护。

⑶安装调节阀的管道一般不要离地面或地板太高，在管道高度大于2m时应尽量设置平台，以利于操作手轮和便于进行维修。

⑷调节阀安装前应对管路进行清洗，排除污物和焊渣。安装后，为保证不使杂质残留在阀体内，还应再次对阀门进行清洗，即通入介质时应使所有阀门开启，以免杂质卡住。在使用手轮机构后，应恢复到原来的空档位置。

⑸为了使调节阀在发生故障或维修的情况下使生产过程能继续进行，调节阀应加旁通管路。

同时还应特别注意，调节阀的安装位置是否符合工艺过程的要求。

⑹电动调节阀的电气部分安装应根据有关电气设备施工要求进行。如是隔爆型产品应按《爆炸危险场所电气设备安装规范》要求进行安装。如现场导线采用SBH型或其它六芯或八芯、外径为??11.3mm左右的胶皮安装电缆线。在使用维修中，在易爆场所严禁通电开盖维修和对隔爆面进行撬打。同时在拆装中不要磕伤或划伤隔爆面，检修后要还原成原来的隔爆要求状态。

⑺执行机构的减速器拆修后应注意加油润滑，低速电机一般不要拆洗加油。装配后还应检查阀位与阀位开度指示是否相符。
