测绘CAD丨CAD软件常用功能：DRAWORDER图形顺序命令

点击上方【大水牛测绘】关注我们

DRAWORDER命令介绍：修改图形文件中选定对象的显示次序。

在命令行输入 DRAWORDER 后，选取要改变绘制顺序的对象，修改图形文件中选定对象的显示次序。

当用户为多个对象进行排序时，系统将保持选定对象的相对显示次序。而且选择方法不影响图形次序。

CAD软件的图形经常相互重叠或交叉，那么图形就有先后的顺序，一般情况下，后面绘制好的图形是在上面的。若想图形不被遮挡住，可以将前置图形。DRAWORDER就是用来改变图形顺序的命令。

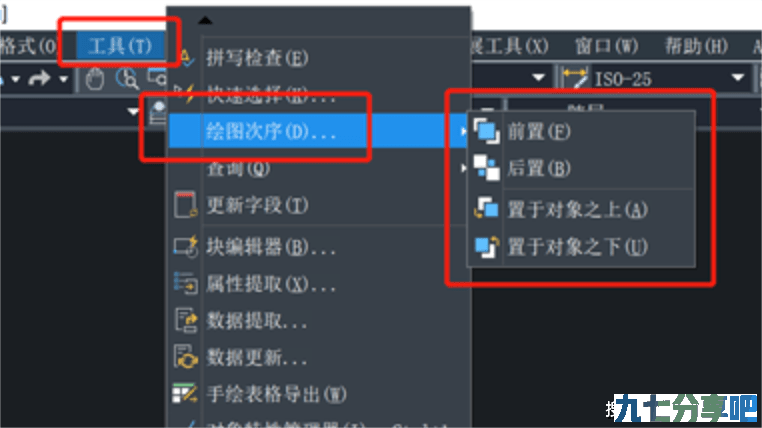

我们还可以在工具栏来进行操作，依次点击菜单项: 工具 » 绘图次序 » 前置、后置、置于对象之上、置于对象之下

如图所示。

当图纸有很多的文字、引线或标注时，若全图检查且调整就比较麻烦，那么可以利用TEXTTOFRONT命令，将更改图形中所有文字、引线或标注的绘图次序，使其置于其他所有对象之前。

输入TEXTTOFRONT回车可以以下选项：前置 [文字(T)/标注(D)/引线(L)/全部(A)]，根据需要输入对应字母然后回车即可。

如果要全部更改图形中所有文字、引线和标注的绘图次序，使其置于其他所有对象之前，就直接回车。文字、引线和标注之间的绘图次序不会被更改。
